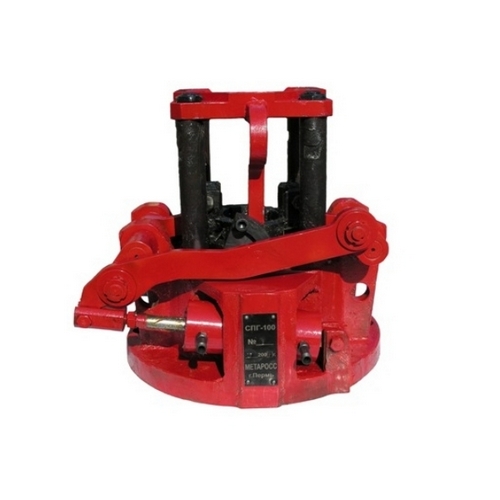

Спайдер

СПГ 50

СПГ 80

СПГ 100

СПГ 125

Грузоподъемность, кН (Тс)

490 (50)

784 (80)

980 (100)

1225 (125)

Условный диаметр удерживаемых труб, мм

48, 60,73,89

60,73,89,102,114

60,73,89,102,114

60,73,89,102,114

Условный диаметр удерживаемых труб с расширенным диапазоном, мм

48(50), 60, 73, 89, 102, 114

48(50), 60, 73, 89, 102, 114 127, 140

48(50), 60, 73, 89, 102, 114 127, 140

48(50), 60, 73, 89, 102, 114 127, 140

Привод

Пневматический или гидравлический

Пневматический или гидравлический

Пневматический или гидравлический

Пневматический или гидравлический

Гидроцилиндр

Давление, Мпа (кГс/см2)

-гидравлическое

2(20)

2(20)

2(20)

2(20)

-пневматическое

1(10)

1(10)

1(10)

1(10)

Усилие на штоке тянущее/толкающее, кН (Тс)

-при гидроприводе

9(0,9)/10(1)

9(0,9)/10(1)

9(0,9)/10(1)

9(0,9)/10(1)

-при пневмоприводе

4,5(0,45)/5(0,5)

4,5(0,45)/5(0,5)

4,5(0,45)/5(0,5)

4,5(0,45)/5(0,5)

Рабочая жидкость

масло ВМГЗ

масло ВМГЗ

масло ВМГЗ

масло ВМГЗ

Габариты, мм

-длина

505

610

610

610

-ширина

412

500

500

500

-высота

457

550

550

555

Масса, кг, не более

спайдер в сборе:

-с комплектом плашек 73мм

135

270

270

280

-общая (с комплектом сменных запасных частей и принадлежностей)

150

300

300

310
