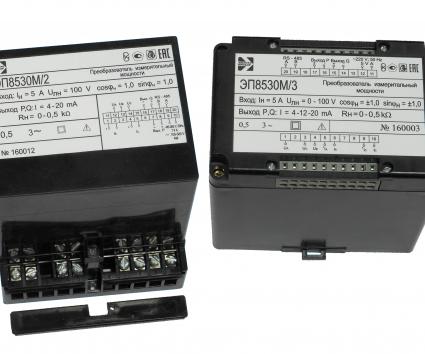

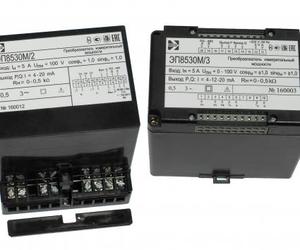

Измерительный преобразователь ЭП8530М
Артикул: 20058126
Измерительные преобразователи (далее - ИП) ЭП8530М предназначены для применения в трехфазных трехпроводных или четырехпроводных сетях переменного тока для измерения активной и реактивной мощности (см. таблицу 1).
Модификации ЭП8530М/1-ЭП8530М/8, ЭП8530М/17-ЭП8530М/32 предназначены для линейного преобразования активной и реактивной мощности соответственно в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока, модификации ЭП8530М/9-ЭП8530М/16 предназначены для линейного преобразования только активной мощности в унифицированный выходной сигнал постоянного тока.
Модификации ЭП8530М/1 - ЭП8530М/24 изготавливаются двухэлементными для применения в трехфазных трехпроводных сетях переменного тока, а ЭП8530М/25-ЭП8530М/32 – трехэлементными для применения в трехфазных четырехпроводных сетях переменного тока.

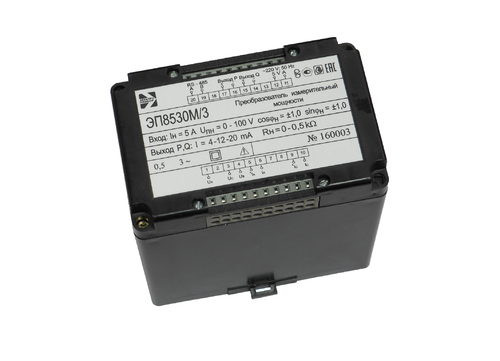

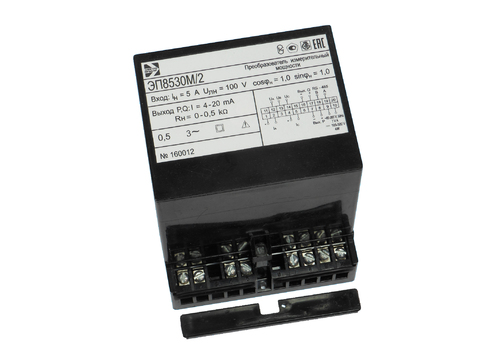

Все модификации изготавливаются по заказу в корпусе с габаритными размерами 110х120х125 mm с нижним подключением подводящих проводов или корпусе с габаритными размерами 125х90х125 mm с верхним подключением подводящих проводов и использованием пружинных контактов типа WAGO.
ИП по заказу изготавливаются со встроенным интерфейсом RS-485 для передачи информации в автоматизированную систему или на дисплей персональной ЭВМ в единицах измерения W и var.
ИП предназначены для навесного монтажа на щитах, стойках и в шкафах.
В ИП обеспечивается гальваническое разделение входных и выходных цепей, входных токовых цепей между собой, входных цепей по напряжению и токовых цепей, всех цепей и цепи питания.
Таблица 1 - Характеристики входных и выходных сигналов ИП
Модификация ИП | Измеряе-мая мощность
[ схема подключе-ния ] | Класс точности | Диапазон измерений входных сигналов | Диапазон изменений выходного аналогового сигнала постоянного тока, mА | Питание ИП | ||
Ток 2), А | Напря-жение линейное (фазное3)), V |
Коэффициент мощности | |||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
ЭП8530М/1 | активная и реактивная
[ 3-х проводная трехфазная сеть ] | 0,5 | 0-0,5;
0-1,0;
0-2,5;
0-5,0 | 0 - 120
или
0 - 450 | cos ϕ , sin ϕ 0 - -1 - 0 - +1 - 0 | -5 - 0 - +5 | ~220 V, 50 Hz; 220 V; 48 V; 24 V; 12 V; 5 V |
ЭП8530М/2 1) | 0 - 1 - 0 | 4 - 20 | |||||
ЭП8530М/3 | 0 - -1 - 0 - +1 - 0 | 0 - 2,5 - 5 или 4 - 12 - 20 | |||||
ЭП8530М/4 | 0 - 1 - 0 | 0 - 5 | |||||
ЭП8530М/5 | 80 - 120 | cos ϕ , sin ϕ 0 - -1 - 0 - +1 - 0 | -5 - 0 - +5 | от измеритель-ной цепи | |||
ЭП8530М/6 | 0 - 1 - 0 | 4 - 20 | |||||
ЭП8530М/7 | 0 - -1 - 0 - +1 - 0 | 0 - 2,5 - 5 или 4 - 12 - 20 | |||||
ЭП8530М/8
| 0 - 1 - 0 | 0 - 5 | |||||
ЭП8530М/9 4 ) | активная
[ 3-х проводная трехфазная сеть ] | 0 – 120
или
0 - 450 | cos ϕ 0 - -1 - 0 - +1 - 0 | -5 - 0 - +5 | ~220 V, 50 Hz; 220 V; 48 V; 24 V; 12 V; 5 V | ||
ЭП8530М/10 4 ) | 0 - 1 - 0 | 4 - 20 | |||||
ЭП8530М/11 4 ) | 0 - -1 - 0 - +1 - 0 | 0 - 2,5 - 5 или 4 - 12 - 20 | |||||
ЭП8530М/12 4 ) | 0 - 1 - 0 | 0 - 5 | |||||
ЭП8530М/13 4 ) | 80-120 | cos ϕ 0 - -1 - 0 - +1 - 0 | -5 - 0 - +5 | от измеритель-ной цепи | |||
ЭП8530М/14 4 ) | 0 - 1 - 0 | 4 - 20 | |||||
ЭП8530М/15 4 ) | 0 - -1 - 0 - +1 - 0 | 0 - 2,5 - 5 или 4 - 12 - 20 | |||||
ЭП8530М/16 4 )
| 0 - 1 - 0 | 0 - 5 | |||||
ЭП8530М/17 | активная и реактивная
[ 3-х проводная трехфазная сеть ] | 0,2 | 0-120 | cos ϕ , sin ϕ 0 - -1 - 0 - +1 - 0 | -5 - 0 - +5 | ~220 V, 50 Hz; 220 V; 48 V; 24 V; 12 V; 5 V | |
ЭП8530М/18 1) | 0 - 1 - 0 | 4 - 20 | |||||
ЭП8530М/19 | 0 - -1 - 0 - +1 - 0 | 0 - 2,5 - 5 или 4 - 12 - 20 | |||||
ЭП8530М/20 | 0 - 1 - 0 | 0 - 5 | |||||
ЭП8530М/21 | 80-120 | cos ϕ , sin ϕ 0 - -1 - 0 - +1 - 0 | -5 - 0 - +5 | от измеритель-ной цепи | |||
ЭП8530М/22 | 0 - 1 - 0 | 4 - 20 | |||||
ЭП8530М/23 | 0 - -1 - 0 - +1 - 0 | 0 - 2,5 - 5 или 4 - 12 - 20 | |||||
ЭП8530М/24
| 0 - 1 - 0 | 0 - 5 | |||||
ЭП8530М/25 | активная и реактивная
[ 4-х проводная трехфазная сеть ] | 0-120
(0-69,3) | cos ϕ , sin ϕ 0 - -1 - 0 - +1 - 0 | -5 - 0 - +5 | ~220 V, 50 Hz; 220 V; 48 V; 24 V; 12 V; 5 V | ||
ЭП8530М/26 | 0 - 1 - 0 | 4 - 20 | |||||
ЭП8530М/27 | 0 - -1 - 0 - +1 - 0 | 0 - 2,5 - 5 или 4 - 12 - 20 | |||||
ЭП8530М/28 | 0 - 1 - 0 | 0 - 5 | |||||
ЭП8530М/29 | 80-120
(46,2-69,3) | cos ϕ , sin ϕ 0 - -1 - 0 - +1 - 0 | -5 - 0 - +5 | от измерительной цепи | |||
ЭП8530М/30 | 0 - 1 - 0 | 4 - 20 | |||||
ЭП8530М/31 | 0 - -1 - 0 - +1 - 0 | 0 - 2,5 - 5 или 4 - 12 - 20 | |||||
ЭП8530М/32
| 0 - 1 - 0 | 0 - 5 | |||||
1) Модификации ИП ЭП8530М/2 и ЭП8530М/18 по заказу могут иметь выходной аналоговый сигнал по активной мощности c диапазоном 4 - 20 mА и реактивной мощности c диапазоном 4 - 12 - 20 mА.
2) Модификации ИП ЭП8530М/1 - ЭП8530М/32 изготавливаются на один из диапазонов измерений входного тока (графа 4), который указывается при заказе. Модификации ИП ЭП8530М/1 - ЭП8530М/24 с диапазоном измерений входного тока от 0 до 5,0 А (от 0 до 1,0 А) по заказу могут иметь дополнительный вход от 0 до 2,5 А (от 0 до 0,5 А).
3) Фазное напряжение указывается только для четырехпроводной трехфазной сети.
4 ) По заказу возможно изготовление модификаций ЭП8530М/9-ЭП8530М/16 с двумя аналоговыми выходными сигналами (0-5) mA, (4-20) mA или (-5-0-+5) mA, (4-12-20) mA, (0-2,5-5) mA в любом сочетании. |
Таблица 2 - Основные данные
Основная приведенная погрешность, % | ± 0,5 или ± 0,2 |
Время установления выходного аналогового сигнала, s | 0,5 |
Диапазон изменений частоты входного сигнала, Hz | от 45 до 55 |
Питание ЭП8530М/5 – ЭП8530М/8, ЭП8530М/13 – ЭП8530М/16, ЭП8530М/21 – ЭП8530М/24, ЭП8530М/29 – ЭП8530М/32 осуществляется: | от измерительной цепи напряжением 80 -120 V, частотой 45 - 55 Hz – внешних подключений не требуется, сделано внутри ИП перемычками |
Питание ЭП8530М/1 – ЭП8530М/4, ЭП8530М/9 – ЭП8530М/12, ЭП8530М/17 – ЭП8530М/20, ЭП8530М/25 – ЭП8530М/28 осуществляется по одному из вариантов: |
|
1) от сети переменного тока: |
|
-напряжение, V | от 187 до 242; |
-частота, Hz | от 45 до 65 |
2) универсальное питание: |
|
-от сети постоянного тока напряжением, V | от 105 до 300; |
-от сети переменного тока напряжением в V, частотой в Hz | от 80 до 265, от 47 до 440 |
3) от сети постоянного тока: |
|
-напряжением одного из диапазонов в V | от 37 до 72; от 19 до 36; от 10 до 18; от 4,8 до 5,6 |
Потребляемая мощность – не более, V∙А: |
|
- для каждой последовательной цепи - для каждой параллельной цепи ЭП8530М/1 – ЭП8530М/4, ЭП8530М/9 – ЭП8530М/12, ЭП8530М/17 – ЭП8530М/20, ЭП8530М/25 – ЭП8530М/28 | 0,2
0,5 0,5 |
- для параллельных цепей А и С ЭП8530М/5 – ЭП8530М/8, ЭП8530М/13 – ЭП8530М/16, ЭП8530М/21 – ЭП8530М/24, ЭП8530М/29 – ЭП8530М/32 |
5 5 |
Потребляемая мощность от цепи питания переменного тока - не более, V∙А: |
|
ЭП8530М/1 – ЭП8530М/4, ЭП8530М/9 – ЭП8530М/12, ЭП8530М/17 – ЭП8530М/20, ЭП8530М/25 – ЭП8530М/28
| 5 5 |
Потребляемая мощность от цепи питания постоянного тока для всех вариантов - не более, W: ЭП8530М/1 – ЭП8530М/4, ЭП8530М/9 – ЭП8530М/12, ЭП8530М/17 – ЭП8530М/20, ЭП8530М/25 – ЭП8530М/28
При универсальном питании потребляемая мощность от цепи питания переменного тока - не более, V∙А : ЭП8530М/1 – ЭП8530М/4, ЭП8530М/9 – ЭП8530М/12, ЭП8530М/17 – ЭП8530М/20, ЭП8530М/25 – ЭП8530М/28 |
4 4
7 7 |
Условия эксплуатации: |
|
-температура окружающего воздуха, °С | от минус 40 до плюс 55 |
-относительная влажность при t = +35 °С, % | 95 |
Габаритные размеры – не более, mm | 110 х 120 х 125 или 125 х 90 х 125 |
Масса - не более, kg | 0,8 |
Для поверки вышеуказанных приборов используется установка поверочная переносная УПП8531М/1
При заказе и в документации другой продукции, в которой ИП могут быть применены, необходимо указать:
ЭП8530М /Х – Х – Х – Х – Х – Х – Х – Х; обозначение ТУ.
1 2* 3 4 5 6 7* 8*
где,
1 - модификация ИП (см. таблицу 1);
2* - условное обозначение габаритных размеров корпуса ИП (если в заказе не указано условное обозначение, то ИП выполняются в корпусе с габаритными размерами 110x120x125 mm):
«110» - размеры - 110x120x125 mm;
«125» - размеры 125x90x125 mm;
3 - диапазон измерений входного сигнала по току (см. таблицу 1);
4 - диапазон измерений входного сигнала по напряжению (см. таблицу 1);
5 - диапазон изменений выходных аналоговых сигналов (см. таблицу 1);
6 - условное обозначение напряжения питания (указывается только для модификаций ЭП8530М/1 - ЭП8530М/4, ЭП8530М/9 - ЭП8530М/12, ЭП8530М/17 - ЭП8530М/20, ЭП8530М/25 - ЭП8530М/28):
«220В,50Гц» - от сети переменного тока напряжением от 187 до 242 V, частотой (50 ± 0,5) Hz;
«220ВУ» - универсальный источник питания от сети переменного тока напряжением от 80 до 265 V, частотой (45 - 65) Hz или от сети постоянного тока напряжением от 105 до 300 V;
«48В» - от сети постоянного тока напряжением от 37 до 72 V;
«24В» - от сети постоянного тока напряжением от 19 до 36 V;
«12В» - от сети постоянного тока напряжением от 10 до 18 V;
«5В» - от сети постоянного тока напряжением от 4,8 до 5,6 V;
7* - наличие встроенного в ИП интерфейса - «RS485»;
8* - вид крепления (только при необходимости крепления на DIN-рейку 35 mm для корпуса с габаритными размерами 110x120x125 mm) - «DIN рейка 35 mm».
_____________
* Параметры или дополнительные опции, которые могут быть пропущены при оформлении заявки на ИП.
