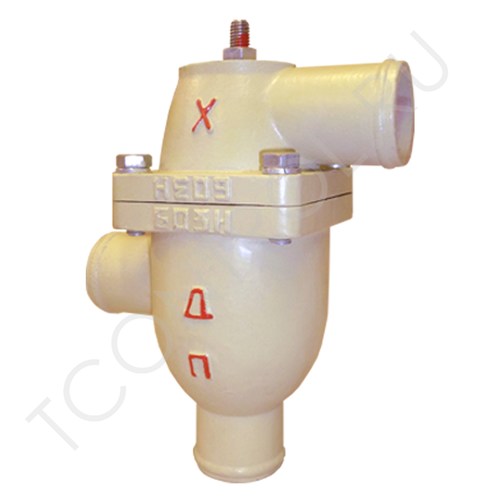

Регулятор температуры РТП-32-2М
Регулятор температуры РТП-32-2М
Артикул: 000020058157
Прочитать комментарии
Предназначен для систем автоматического регулирования температуры охлаждающей жидкости, смазочного масла в стационарных, судовых, тепловозных и промышленных дизелей, газовых двигателей и газомотокомпрессоров. Присоединение корпуса регулятора к трубопроводу может осуществляться дюритовым шлангом; штуцерно-торцевое тип 1-32 П ст., ГОСТ 5890-78. По согласованию с потребителем патрубок «Х» может быть повёрнут на 90° или 270° по часовой стрелке относительно патрубка «Д». Корпус и крышка регулятора изготовлены из бронзы Бр О3Ц7С5Н1 ГОСТ 613-79.
| Диаметр условного прохода DN, мм | 32 |
| Зона пропорциональности, °C, не более | 10 |
| Зона нечувствительности, °C, не более | 3 |
| Постоянная времени, с, не более | 100 |
| Условная пропускная способность, KN, м³/ч | 16 |
| Условное давление среды, PN, МПа | 1 |
| Ход клапана, мм | 6 |
| Значение фиксированной настройки, °C | 35;45;50;55;60;65;70;75;80;85;90;95 |
| Относительная нерегулируемая протечка в % от КN | на «холодильник» - 1 |
| на «перепуск» - 2,5 | |
| Максимальный перепад давления на регулирующем клапане, PN, Мпа | 0,1 |
| Статическая характеристика – линейная, отклонение не более | 15% |
| Масса регулятора температуры, кг, не более | 3,3 |
| Температура окружающей среды | от –60 °C до + 75 °C |
Регуляторы изготавливаются по техническим условиям ТУ 25-7301. 0018-89
В качестве термочувствительного элемента применён датчик температуры типа ТД6М.
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Исполнение 1:
1. Присоединение корпуса регулятора к трубопроводу дюритовым шлангом.
2. По согласованию с потребителем патрубок «Х» может быть повернут до 90° или до 270° по часовой стрелке относительно патрубка «Д».
Исполнение 2:
1. Присоединение корпуса регулятора к трубопроводу штуцерно-торцевое тип І ГОСТ 5890.
2. По согласованию с потребителем патрубок «Х» может быть повернут до 90° или до 270° по часовой стрелке относительно патрубка «Д».
Исполнение 3:
1. Присоединение корпуса регулятора к трубопроводу штуцерно-торцевое тип І ГОСТ 5890.
2. По согласованию с потребителем патрубок «Х» может быть повернут до 90° или до 270° по часовой стрелке относительно патрубка «Д».
Пример записи терморегулятора при заказе и в документации другой продукции регулятора температуры РТП-2М с диаметром условного прохода 32 мм, со значением фиксированной настройки 70°C, с исполнением 1 по подсоединению, с комплектом ЗИП, под надзором Российского Морского Регистра Судоходства: «Регулятор температуры РТП-32-2М-70-1 с датчиком ТД6М-70, с прокладками, для Российского Морского Регистра Судоходства».
При необходимости замены датчиков, датчики можно заказать отдельно.
Пример записи обозначения датчика исполнения 6 с температурой фиксированной настройки 65°С при его заказе: «Датчик температуры ТД6М-65 ТУ 25-7617.0001-91».
1. Присоединение корпуса регулятора к трубопроводу дюритовым шлангом.
2. По согласованию с потребителем патрубок «Х» может быть повернут до 90° или до 270° по часовой стрелке относительно патрубка «Д».
Исполнение 2:
1. Присоединение корпуса регулятора к трубопроводу штуцерно-торцевое тип І ГОСТ 5890.
2. По согласованию с потребителем патрубок «Х» может быть повернут до 90° или до 270° по часовой стрелке относительно патрубка «Д».
Исполнение 3:
1. Присоединение корпуса регулятора к трубопроводу штуцерно-торцевое тип І ГОСТ 5890.
2. По согласованию с потребителем патрубок «Х» может быть повернут до 90° или до 270° по часовой стрелке относительно патрубка «Д».
Пример записи терморегулятора при заказе и в документации другой продукции регулятора температуры РТП-2М с диаметром условного прохода 32 мм, со значением фиксированной настройки 70°C, с исполнением 1 по подсоединению, с комплектом ЗИП, под надзором Российского Морского Регистра Судоходства: «Регулятор температуры РТП-32-2М-70-1 с датчиком ТД6М-70, с прокладками, для Российского Морского Регистра Судоходства».
При необходимости замены датчиков, датчики можно заказать отдельно.
Пример записи обозначения датчика исполнения 6 с температурой фиксированной настройки 65°С при его заказе: «Датчик температуры ТД6М-65 ТУ 25-7617.0001-91».
