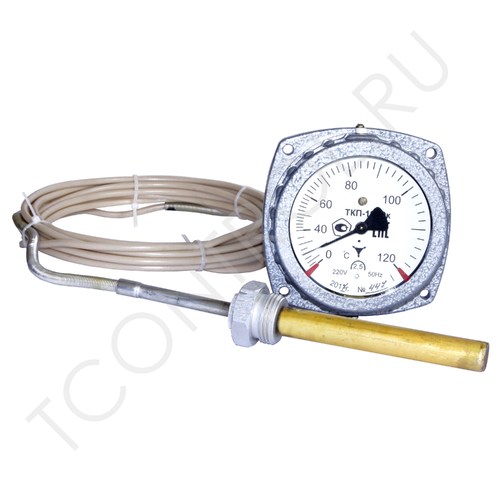

Термометр манометрический, конденсационный, показывающий, электроконтактный ТКП-100Эк

Артикул: 000020058171

Предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок. Относятся к ГСП.
Выпускаются по СНИЦ 405.153.005 ТУ.
По устойчивости к механическим воздействиям являются виброустойчивыми.
По устойчивости к климатическим воздействиям соответствуют исполнению В категории размещения 4 по ГОСТ 15150, но для работы при температуре от –50 до +60 оС.
Имеется Декларация соответствия техническому регламенту таможенного союза, лицензия на выпуск и ремонт.
Межповерочный интервал – 1 год.

Обозначение при заказе термометра с пределами измерения от 0 до +120 оС, класса точности 2,5, длиной погружения термобаллона 200 мм, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой, диаметром термобаллона 16 мм: «ГСП. ТКП-100Эк(0-120)-2,5-6,0-Б-16 СНИЦ 405.153.005 ТУ».

Галерея

Обозначение термометров Пределы измерений, °С Заполнитель термосистемы Класс точности Диаметр термобаллона, мм Длина соединительного капилляра, L м Длина погружения термобаллона мм Вид защитной оболочки капилляра Масса, не более, кг
  -25...+75 Хладон 22   12     медная-А
ТКП-100Эк 0...120 Метил хлористый 1,5 14 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 160, 200, 250, 315, 400 полиэти-леновая-Б 2,5
100...200 Ацетон 2,5 16
  200…300 Толуол    16     медная-А

Напряжение внешних коммутируемых цепей переменного тока 220 В частотой 50 Гц. Разрывная мощность контактов сигнализирующего устройства, 30 ВА.
Давление измеряемой среды до1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа. с защитной гильзой до 24.5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).
Средний срок службы, не менее 10 лет.

Примечание. Для термометров с пределом измерений 200-300 оC термобаллоны изготавливаются из нержавеющей стали. Термобаллоны диаметром 12 и 14 мм также изготавливаются из нержавеющей стали.

ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ И МОНТАЖНЫЕ РАЗМЕРЫ ТЕРМОМЕТРА ТКП-100ЭК


1 – Болт М5-6g ГОСТ 7805-70; 2 – Гайка М5-6Н ГОСТ 5227-70; 3 – Шайба 5 ГОСТ 11371-78. Болты, гайки, шайбы не поставляются.

СХЕМА ПРИНЦИПИАЛЬНАЯ ТЕРМОМЕТРА ТКП-100ЭК


1 – термобаллон; 2 – соединительный капилляр; 3 – манометрическая пружина; 4 – держатель; 5 – ось; 6 – сектор; 7 – стрелка; 8 – циферблат; 9- тяга; 10 – ведущий поводок; 11 – контакт «минимум»; 12 – контакт «максимум».



СХЕМА ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ТЕРМОМЕТРА ТКП-100ЭК
