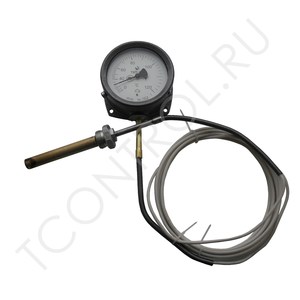

Термометр манометрический, конденсационный, показывающий ТКП-60С, ТКП-100С

Артикул: 000020058173

Предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т).
Относятся к ГСП.
Выпускаются по СНИЦ 405.153.003 ТУ.
По устойчивости к механическим воздействиям являются виброустойчивыми.
По устойчивости к климатическим воздействиям соответствуют исполнению В категории размещения 4 по ГОСТ 15150, но для работы при температуре от –50 до +60 °С.
Имеется Сертификат об утверждении типа средств измерения, лицензия на выпуск и ремонт.
Межповерочный интервал – 2 года.
Обозначение при заказе термометра ТКП-60С с пределами измерения от 0 до +120 °С, класса точности 2,5, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой: «ГСП. ТКП-60С(0-120)-2,5-6,0-Б СНИЦ 405.153.003 ТУ».
Обозначение при заказе термометра ТКП-100С с пределами измерения от 0 до +120 °С, класса точности 2,5, длиной погружения термобаллона 200 мм, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой: «ГСП. ТКП-100С(0-120)-2,5-200-6,0-Б СНИЦ 405.153.003 ТУ».


Галерея

Обозначение термометров Пределы измерений °С Заполнитель термосистемы Класс точности Диаметр термобаллона, мм Длина соединительного капилляра, м Длина погружения термобаллона мм Вид защитной Масса, не более, кг
оболочки капилляра
ТКП-60С -25...+75 Хладон 22 1,5 12 1,6; 2,5; 4,0; 100 медная-А 0,88
0...120 Метил хлористый 2,5 6,0; 10,0 полиэтиленовая-Б
ТКП-100С 100...200 Ацетон   12; 16   160, 200, 250, 315, 400   1,25
200…300 Толуол    16   медная-A

Давление измеряемой среды до1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа. с защитной гильзой до 24.5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).
Средний срок службы – не менее 10 лет.
Примечание. Для термометров с пределом измерений 200-300°C термобаллоны изготавливаются из нержавеющей стали. Термобаллоны диаметром 12 мм также изготавливаются из нержавеющей стали.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТЕРМОМЕТРА ТКП-60-С


1-корпус термометра, 2-щит приборный. 3-термобаллон, 4-гайка, 5-объект,6-капилляр, 7-прокладка, 8-винт В М4х6gх10.029 ГОСТ 17473, 9-гайка М4-6Н.58.029 ГОСТ5915. 10-шайба 4Л65-Г.029 ГОСТ6402, 11-шайба 4.01.029 ГОСТ10450. Примечание: детали поз. 7,8,9,10,11 не поставляются

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТЕРМОМЕТРА ТКП100-С


1.Длина капилляра L выбирается из ряда 1.6;2.5;4.0;6.0; 10.0 м
2.Длина погружения термобаллона выбирается из ряда 160,200,250,315,400 мм
3.Детали для монтажа : гайка ,шайбы, втулки - не поставляются.
4. Длина втулки выбирается в зависимости от толщины приборного щита.
