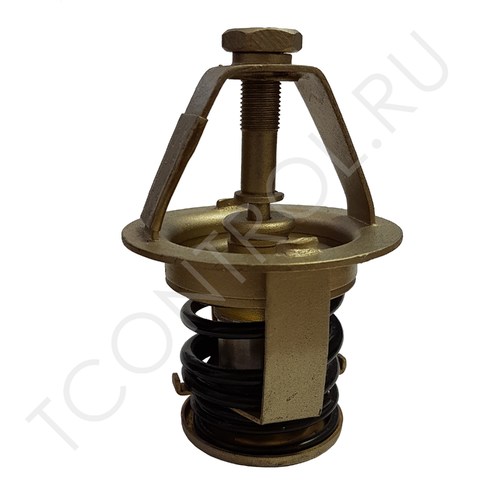

Терморегулирующий клапан ТРК

Артикул: 000020058168

Предназначен для регулирования температуры в системах охлаждения и смазки двигателей, компрессоров, газовых турбин, в системах охлаждения шкафов электронного оборудования, в системах кондиционирования воздуха, для ограничения подачи воды в циркуляционном трубопроводе систем горячего водоснабжения.
Термоклапаны по устойчивости к воздействию климатических факторов внешней среды при эксплуатации должны соответствовать исполнению Д2 по ГОСТ 12997, но для работы при температуре окружающей среды от –50 °С до +75 °С.
Клапан, корпус, скоба и седло в обычном исполнении изготавливаются из латуни Л63, ЛС-59. По заказу потребителя могут быть изготовлены из стали 12Х18Н10Т.

Галерея

Значение фиксированной настройки, °С 35, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95
Номинальный ход клапана, мм    6
Условная пропускная способность, м³/ч 12
Зона пропорциональности, °С, не более 10
Зона нечувствительности термоклапана, °С, не более 3
Постоянная времени термоклапана, с, не более  100

Относительная нерегулируемая протечка термоклапана «на холодильник» не более 1% при перепаде давления на нём 0,1 МПа.
Термоклапан выдерживает в течении 10 мин. температуру регулируемой среды, превышающей значения фиксированной настройки на 25 °С.
Клапан работает по принципу расширения термочувствительного материала и обеспечивает пропорциональное регулирование. Температура регулирования может быть изменена только путём замены датчика температуры с твёрдым наполнителем на требуемое значение фиксированной настройки. При использовании трёхходовых регуляторов могут быть реализованы схемы на разделение или на смешение потоков сред. Предпочтительна схема на разделение.

Пример записи термоклапана ТРК с температурой настройки 65°C при заказе: «Клапан терморегулирующий ТРК-65, 421881, СНИЦ 423117.016 ТУ».
При необходимости замены датчиков, датчики можно заказать отдельно. Пример записи обозначения датчика исполнения 6 с температурой фиксированной настройки 65°С при его заказе: «Датчик температуры ТД6М-65 ТУ 25-7617.0001-91».

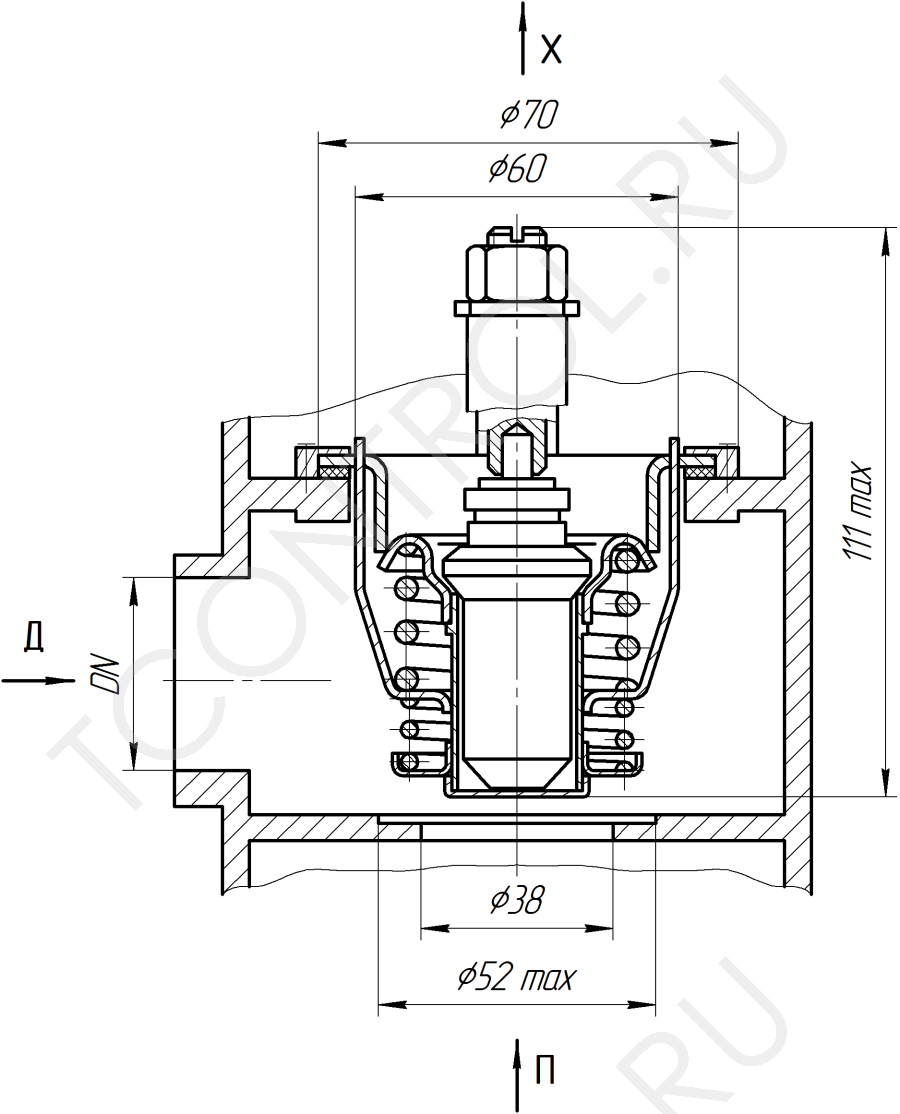

ПРИМЕР УСТАНОВКИ ТРК И ГАБАРИТНЫЕ РАЗМЕРЫ
