Устройства измерительные ЦП8501 (далее - устройства) предназначены для измерения силы тока или напряжения переменного или постоянного тока, частоты.

       В зависимости от вида и диапазона  измеряемого сигнала, наличия интерфейса  RS-485 устройства имеют 42 модификации (см. таблицу 1). Модификации с четным номером ЦП8501/2,       ЦП8501/4.......ЦП8501/42 имеют RS-485 для передачи информации в автоматизированную систему сбора данных или на монитор ПЭВМ.  Модификации устройств с нечетным номером ЦП8501/1, ЦП8501/3........ЦП8501/41 интерфейс RS-485 не имеют.

       Модификации ЦП8501/1 - ЦП8501/6 (миллиамперметры) предназначены для измерения силы постоянного тока и могут включаться на выход измерительных преобразователей электрических и неэлектрических параметров, имеющих выходной аналоговый сигнал постоянного тока, с отображением на цифровом табло устройств измеряемых параметров в первичных цепях.
       Модификации ЦП8501/7 - ЦП8501/14 (миллиамперметры, амперметры)  предназначены для измерения силы переменного тока и включения в измерительную цепь непосредственно или через внешние измерительные трансформаторы тока.
       Модификации ЦП8501/15 - ЦП8501/26 (вольтметры)  предназначены для измерения напряжения  переменного тока и включения в измерительную цепь непосредственно или через внешние измерительные трансформаторы напряжения.
       Модификации ЦП8501/27 -  ЦП8501/30 (вольтметры)   предназначены для измерения напряжения постоянного тока, прямого включения в измерительную цепь или через делители напряжения.

Модификации ЦП8501/31 - ЦП8501/34 (амперметры)  предназначены для измерения  постоянного  тока и включения  в измерительную цепь  непосредственно
       Модификации ЦП8501/34 - ЦП8501/38 (милливольтметры, амперметры) предназначены  для  включения  в измерительную цепь  непосредственно или через внешние шунты с номинальным напряжением 75 mV или 100 mV и измерения параметров цепи постоянного тока.
       Модификации ЦП8501/39, ЦП8501/40 (частотомеры) предназначены для измерения  частоты и прямого включения включения в измерительную цепь или через измерительные трансформаторы напряжения.

       Модификации ЦП8501/41, ЦП8501/42 (амперметры, вольтметры, частотомеры) предназначены для измерения силы тока, напряжения переменного тока, частоты и прямого включения включения в измерительную цепь или через измерительные трансформаторы напряжения.

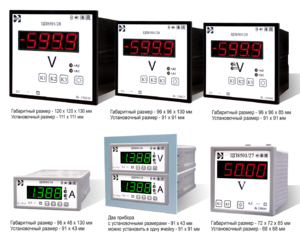

       Устройства изготавливаются в корпусах с габаритными размерами: 120х120х130 mm,

       96х96х130 mm, 96х96х85 mm, 96х48х130 mm,72х72х85 mm, в них может быть установлена звуковая сигнализация выхода измеряемого параметра за заданные уровни уставок,  дополнительный интерфейс RS-485_2,  два встроенных реле для переключения своими контактами внешних электрических цепей переменного или постоянного тока напряжением до 250 V и током до 0,12 А (см. таблицу 2).

    Устройства модификаций ЦП8501/7 - ЦП8501/26, ЦП8501/41 – ЦП8501/42 в корпусах с габаритными размерами 120х120х130 mm и 96х96х130 mm могут изготавливаться как одноканальными, так и многоканальными. Количество каналов и строк на цифровом табло (от 1 до 3-х) и количество аналоговых выходов (до 3-х) указывается при заказе.

      В устройствах имеется возможность изменения диапазона показаний цифрового табло (числовое значение Н любое в пределах от 1 до 8332 при измерении силы тока и от 1 до 7999 при измерении напряжения с  разделительной точкой после любого значащего разряда из 4-х возможных) и размерности единицы измерения  в энергонезависимой памяти прибора без его вскрытия непосредственно на объекте эксплуатации при помощи кнопок на передней панели, на цифровых табло устройств отображаются значения и единицы измерения параметров первичных цепей, а также обеспечивается гальваническое разделение входных и выходных цепей, всех цепей и цепи питания.

Таблица1- Характеристики входных и выходных сигналов

Таблица 2 - Функциональный состав устройств в зависимости от габаритных размеров

Таблица 3 – Основные данные
