Фото Наименование   Описание Наличие  Цена
# 20058133 Измерительное устройство ЦП8501

Устройства измерительные ЦП8501 (далее - устройства) предназначены для измерения силы тока или напряжения переменного или постоянного тока, частоты.

       В зависимости от вида и диапазона  измеряемого сигнала, наличия интерфейса  RS-485 устройства имеют 42 модификации (см. таблицу 1). Модификации с четным номером ЦП8501/2,       ЦП8501/4.......ЦП8501/42 имеют RS-485 для передачи информации в автоматизированную систему сбора данных или на монитор ПЭВМ.  Модификации устройств с нечетным номером ЦП8501/1, ЦП8501/3........ЦП8501/41 интерфейс RS-485 не имеют.

       Модификации ЦП8501/1 - ЦП8501/6 (миллиамперметры) предназначены для измерения силы постоянного тока и могут включаться на выход измерительных преобразователей электрических и неэлектрических параметров, имеющих выходной аналоговый сигнал постоянного тока, с отображением на цифровом табло устройств измеряемых параметров в первичных цепях.
       Модификации ЦП8501/7 - ЦП8501/14 (миллиамперметры, амперметры)  предназначены для измерения силы переменного тока и включения в измерительную цепь непосредственно или через внешние измерительные трансформаторы тока.
       Модификации ЦП8501/15 - ЦП8501/26 (вольтметры)  предназначены для измерения напряжения  переменного тока и включения в измерительную цепь непосредственно или через внешние измерительные трансформаторы напряжения.
       Модификации ЦП8501/27 -  ЦП8501/30 (вольтметры)   предназначены для измерения напряжения постоянного тока, прямого включения в измерительную цепь или через делители напряжения.

Модификации ЦП8501/31 - ЦП8501/34 (амперметры)  предназначены для измерения  постоянного  тока и включения  в измерительную цепь  непосредственно
       Модификации ЦП8501/34 - ЦП8501/38 (милливольтметры, амперметры) предназначены  для  включения  в измерительную цепь  непосредственно или через внешние шунты с номинальным напряжением 75 mV или 100 mV и измерения параметров цепи постоянного тока.
       Модификации ЦП8501/39, ЦП8501/40 (частотомеры) предназначены для измерения  частоты и прямого включения включения в измерительную цепь или через измерительные трансформаторы напряжения.

       Модификации ЦП8501/41, ЦП8501/42 (амперметры, вольтметры, частотомеры) предназначены для измерения силы тока, напряжения переменного тока, частоты и прямого включения включения в измерительную цепь или через измерительные трансформаторы напряжения.

       Устройства изготавливаются в корпусах с габаритными размерами: 120х120х130 mm

       96х96х130 mm96х96х85 mm96х48х130 mm,72х72х85 mm, в них может быть установлена звуковая сигнализация выхода измеряемого параметра за заданные уровни уставок,  дополнительный интерфейс RS-485_2,  два встроенных реле для переключения своими контактами внешних электрических цепей переменного или постоянного тока напряжением до 250 V и током до 0,12 А (см. таблицу 2).

    Устройства модификаций ЦП8501/7 - ЦП8501/26, ЦП8501/41 – ЦП8501/42 в корпусах с габаритными размерами 120х120х130 mm и 96х96х130 mm могут изготавливаться как одноканальными, так и многоканальными. Количество каналов и строк на цифровом табло (от 1 до 3-х) и количество аналоговых выходов (до 3-х) указывается при заказе.

      В устройствах имеется возможность изменения диапазона показаний цифрового табло (числовое значение Н любое в пределах от 1 до 8332 при измерении силы тока и от 1 до 7999 при измерении напряжения с  разделительной точкой после любого значащего разряда из 4-х возможных) и размерности единицы измерения  в энергонезависимой памяти прибора без его вскрытия непосредственно на объекте эксплуатации при помощи кнопок на передней панели, на цифровых табло устройств отображаются значения и единицы измерения параметров первичных цепей, а также обеспечивается гальваническое разделение входных и выходных цепей, всех цепей и цепи питания.




Таблица1- Характеристики входных и выходных сигналов




Таблица 2 - Функциональный состав устройств в зависимости от габаритных размеров



Таблица 3 – Основные данные




# 20058134 Измерительное устройство ЦП8506

УСТРОЙСТВА  ИЗМЕРИТЕЛЬНЫЕ   ЦП8506

      Устройства предназначены для измерения активной и/или реактивной мощности цепей переменного тока, отображения измеряемых значений на цифровом табло, преобразования их в выходные аналоговые сигналы постоянного тока и выходной сигнал интерфейса RS-485, для передачи информации в автоматизированную систему сбора данных или на монитор ПЭВМ трехфазной трехпроводной сети.

     Устройства имеют 56 модификаций.

Модификации ЦП8506/1 - ЦП8506/8, ЦП8506/17 - ЦП8506/24 предназначены для измерения активной мощности трехфазных трехпроводных цепей переменного тока.

Модификации ЦП8506/9 - ЦП8506/16, ЦП8506/25 - ЦП8506/32 предназначены для измерения реактивной мощности трехфазных трехпроводных цепей переменного тока.

Модификации ЦП8506/33 - ЦП8506/40 предназначены для измерения активной и реактивной мощностей в трехфазной трехпроводной сети.

Модификации ЦП8506/41-ЦП8506/48 предназначены для измерения активной и реактивной мощностей в трехфазной четырехпроводной сети.

Модификации ЦП8506/49 - ЦП8506/56 предназначены для измерения активной и реактивной мощностей в однофазной сети.

За выходной сигнал устройств принимают показания на  цифровом табло, а также выходные аналоговые сигналы.

Класс точности устройств – 0,5.

  Модификации  ЦП8506/2, ЦП8506/4, ЦП8506/6, ЦП8506/8, ЦП8506/10, ЦП8506/12, ЦП8506/14, ЦП8506/16, ЦП8506/18, ЦП8506/20, ЦП8506/22, ЦП8506/24, ЦП8506/26, ЦП8506/28, ЦП8506/30, ЦП8506/32, ЦП8506/34, ЦП8506/36, ЦП8506/38, ЦП8506/40, ЦП8506/42, ЦП8506/44, ЦП8506/46, ЦП8506/48, ЦП8506/50, ЦП8506/52, ЦП8506/54, ЦП8506/56 имеют  встроенный интерфейс RS-485по заказу  изготавливаются с дополнительным интерфейсом RS-485_2 для передачи по ним информации в автоматизированную систему сбора данных или на монитор ПЭВМ.   Используются протоколы обмена данными “MODBUS (RTU)” и МЭК 60870-5-101 или “МНПП “Электроприбор”. Сеть каждого интерфейса RS-485, RS-485_2 (витая пара) может иметь длину до 1000 метров.

   В трехфазную или однофазную сеть для измерения мощностей устройства могут включаться непосредственно или после  измерительных трансформаторов  тока и напряжения, поэтому отображение  активной и реактивной мощностей на цифровых табло производится с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения.  Каждая строка цифрового табло  имеет четыре значащих разряда для отображения мощности и знак   “-” при необходимости, цвет свечения табло - зеленый, красный или желтый указывается при заказе, а  для единиц измерения  используются  десятичные приставки системы СИ (k -кило-кратность 10 3,  М-мега-кратность 10 6,  G. – гига-кратность 10 9). Мощности на цифровом табло отображаются в ваттах, киловаттах, мегаваттах, варах, киловарах, мегаварах, в зависимости от модификации.

   В  устройствах ЦП8506 имеется возможность кнопками на передней панели без вскрытия прибора непосредственно на объекте эксплуатации изменять значение шкалы  Н (см. таблицу ниже, значение Н может быть любым в пределах от 1 до 8330, разделительная точка может устанавливаться после любого значащего разряда).

  В устройствах  реализовано гальваническое разделение входных и выходных цепейцепи питания и остальных цепей, выходных цепей между собой.


                Характеристики входных и выходных сигналов


ОСНОВНЫЕ ДАННЫЕ


# 20058135 Измерительное устройство ЦП8512

Модификация ЦП8512/1 предназначена для измерения частоты переменного тока и температуры воздуха, сыпучих, жидких или газообразных сред с отображением их на встроенном цифровом индикаторе (далее - цифровой индикатор), переключения в заданном диапазоне температур внешней электрической цепи контактами реле, встроенного в устройство, а также преобразования температуры в выходной аналоговый сигнал постоянного тока (далее - выходной аналоговый сигнал).
Модификация ЦП8512/2 предназначена для измерения частоты переменного тока и температуры воздуха, сыпучих, жидких или газообразных сред с отображением их на цифровом индикаторе, переключения в заданном диапазоне температур внешней электрической цепи контактами реле, встроенного в устройство, преобразование температуры в выходной аналоговый сигнал, а также преобразования измеренных величин в сигнал интерфейса RS-485 (далее - сигнал интерфейса).
Модификация ЦП8512/3 предназначена для измерения частоты переменного тока с отображением на цифровом индикаторе и преобразования частоты в выходной аналоговый сигнал.
Модификация ЦП8512/4 предназначена для измерения частоты переменного тока с отображением на цифровом индикаторе, преобразования частоты в выходной аналоговый сигнал и сигнал интерфейса.
Модификация ЦП8512/5 предназначена для измерения температуры воздуха, сыпучих, жидких или газообразных сред с отображением на цифровом индикаторе, переключения в заданном диапазоне температур внешней электрической цепи контактами реле, встроенного в устройство.
Модификация ЦП8512/6 предназначена для измерения  температуры воздуха, сыпучих, жидких или газообразных сред с отображением на цифровом индикаторе, переключения в заданном диапазоне температур внешней электрической цепи контактами реле, встроенного в устройство, а также преобразования температуры в выходной аналоговый сигнал и сигнал интерфейса.
Модификации устройств, имеющие встроенный интерфейс RS-485, обеспечивают передачу информации в цифровом виде в автоматизированную систему или на дисплей персональной ЭВМ с протоколами обмена данным MODBUS(RTU) и “МНПП”Электроприбор”.
При измерении температуры устройства работают в комплекте с датчиком температуры - термопреобразователем сопротивления медным со статической характеристикой 100М (далее - ТСМ -100М) с W100 = 1,4280 или термопреобразователем сопротивления платиновым со статической характеристикой 100П (далее - ТСП-100П) W100 = 1,3910 или W100 = 1,3850 по ГОСТ 6651.
Режимы коммутации внешней электрической цепи следующие:
- по переменному току допускается предельный режим с напряжением  от  0  до 250 В и током от 0,05 до 4 А;
- по постоянному  току допускается  предельный режим с напряжением   от 0  до 24 В и током  от 0,005 до 5 А, а также напряжением от 30 до 250 В с током, который уменьшается по экспоненте от 5 до 0,3 А.

Характеристики входных и выходных сигналов



ОСНОВНЫЕ ДАННЫЕ


# 20058132 Многофукнциональный цифровой преобразователь ЦП8507

Многофункциональные преобразователи измерительные цифровыеЦП8507 (далее – ЦП), предназначены для измерения электрических параметров трехфазных трехпроводных и четырехпроводных сетей переменного тока частотой 50 Hz (действующих значений фазных токов, фазных и линейных напряжений; активной, реактивной и полной мощности по каждой фазе и суммарно по трем фазам; частоты сети, коэффициента мощности и т.д.; всего 31 параметр, см. таблицу 1, таблицу 3), а также в зависимости от модификации для преобразования любых трех параметров в три унифицированных выходных аналоговых сигнала постоянного тока 0-5(0±5) mA; 4-20(4-12-20) mA, измерения и регистрации активной и реактивной электрической энергии прямого и обратного направления (имеют функцию счётчика электроэнергии, дополнительно 10 параметров по электроэнергии), контроля показателей качества электроэнергии по ГОСТ 32144-2013.

Параметры ЦП (коэффициенты трансформации тока KТТ и напряжения KТН , сетевой адрес, схема подключения; параметры, отображаемые на собственном цифровом табло и преобразуемые в аналоговые выходы, и некоторые другие) могут быть изменены непосредственно на объекте эксплуатации без вскрытия прибора. ЦП могут использоваться на цифровых подстанциях.

В ЦП реализовано гальваническое разделение входных и выходных цепей, цепи питания и остальных цепей, выходных цепей между собой.

Передача результатов измерений производится по 2-м гальванически развязанным цифровым интерфейсам RS-485_1 и RS-485_2. Интерфейс RS-485_1 предназначен для передачи информации в цифровом коде на контроллер верхнего уровня автоматизированной системы диспетчерского управления. Интерфейс RS-485_2 используется для организации отображения измеряемых ЦП8507 параметров на дополнительных индикаторах в информационном режиме, к нему можно подключить до 32-х индикаторов ИЦ8511/1, а также этот интерфейс может работать аналогично RS-485_1. Используются протоколы обмена данными Modbus RTU, МЭК 60870-5-101. Сеть каждого интерфейса RS-485_1, RS-485_2 (витая пара) может иметь длину до 1000 метров. По заказу возможна установка интерфейса IEEE 802.3 (Ethernet), который поддерживает стандарты 10BASE-T и 100BASE-TX и использует протоколы обмена данными МЭК 60870-5-104, MODBUS-TCP/IP

 В зависимости от вида корпусного исполнения и выполняемых функций ЦП изготавливают 14-ти модификаций (см. таблицу 1).

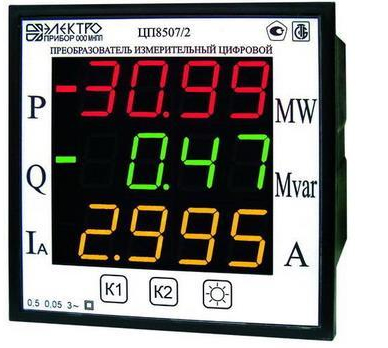

Модификации ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 предназначены для измерения электрических параметров трёхфазных сетей, имеют собственное 3-х строчное цифровое табло (далее – цифровое табло) для отображения любых трёх измеренных (вычисленных) параметров в зависимости от заказа и преобразования их в три унифицированные выходные аналоговые сигналы постоянного тока, имеется функция листания всех параметров на цифровом табло при помощи кнопок для их просмотра, а также все параметры передаются по интерфейсам RS-485_1 и RS-485_2. В трехфазную сеть приборы могут включаться непосредственно или после измерительных трансформаторов тока и напряжения, поэтому отображение параметров на цифровом табло производится с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения. Каждая строка цифрового табло имеет четыре значащих разряда для отображения величины параметра и знак “-”. Для единиц измерения используются десятичные приставки системы СИ (k -кило-кратность 103, М-мега-кратность 106, G – гига- -кратность 109). Модификации ЦП8507/1, ЦП8507/2 по заказу могут изготавливаться с тремя встроенными реле (дискретными выходами).

Количество реле указывается при заказе.

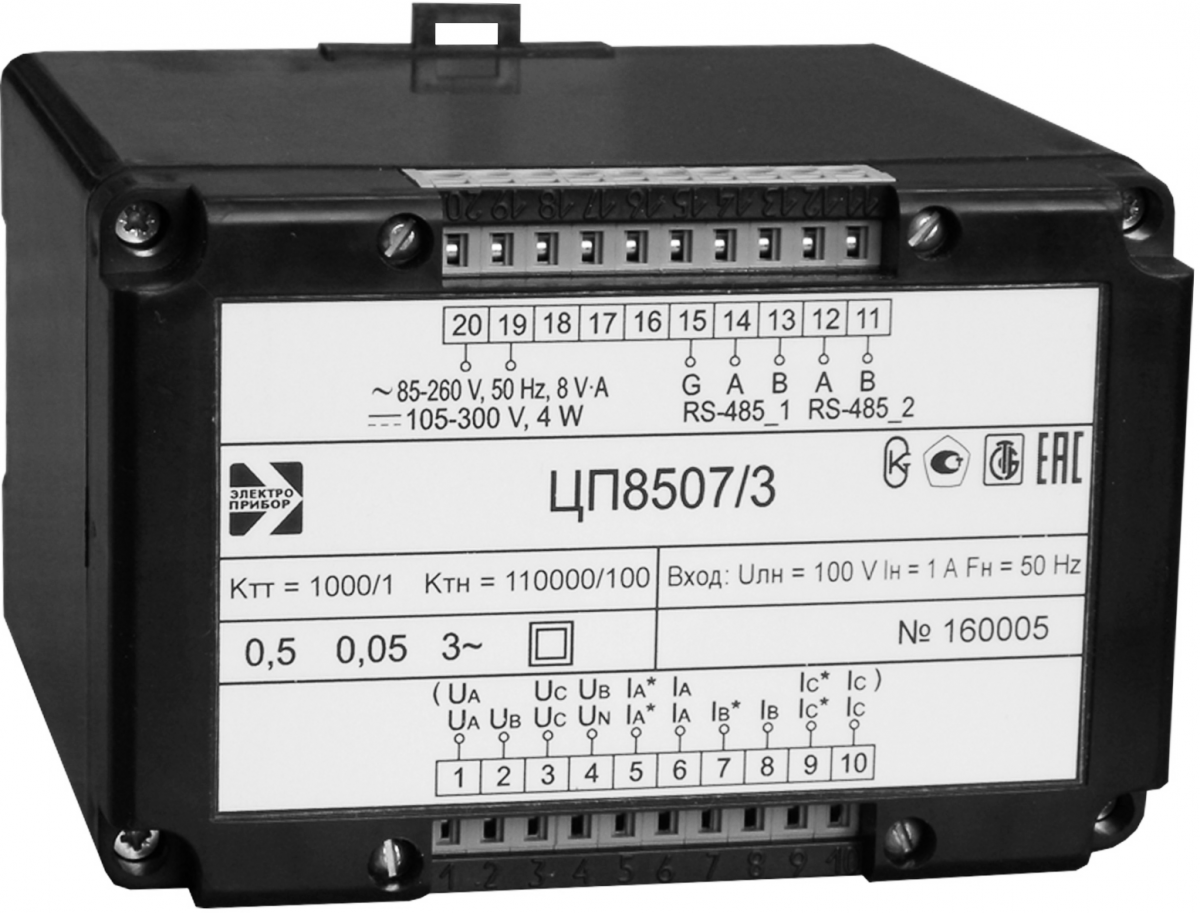

Модификации ЦП8507/3 — ЦП8507/6 предназначены для измерения электрических параметров трёхфазных сетей, преобразования tm11"> измеренных tm11"> значений с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения в цифровой код для передачи информации по 2-м независимым интерфейсам RS-485_1 и RS-485_2, цифровое табло и выходные аналоговые сигналы отсутствуют, выполнены в корпусе для навесного монтажа или монтажа на DIN-рейку 35 mm

По заказу изготавливаются упрощенные модификации ЦП8507/4 и ЦП8507/6 для измерения 6-ти напряжений (фазных- Ua , Ub , Uc и  линейных- Uab , Ubc , Uca), преобразования измеренных значений с учетом коэффициентов трансформации внешних трансформаторов напряжения в цифровой код для передачи информации по одному или двум интерфейсам RS-485, токовые цепи отсутствуют.

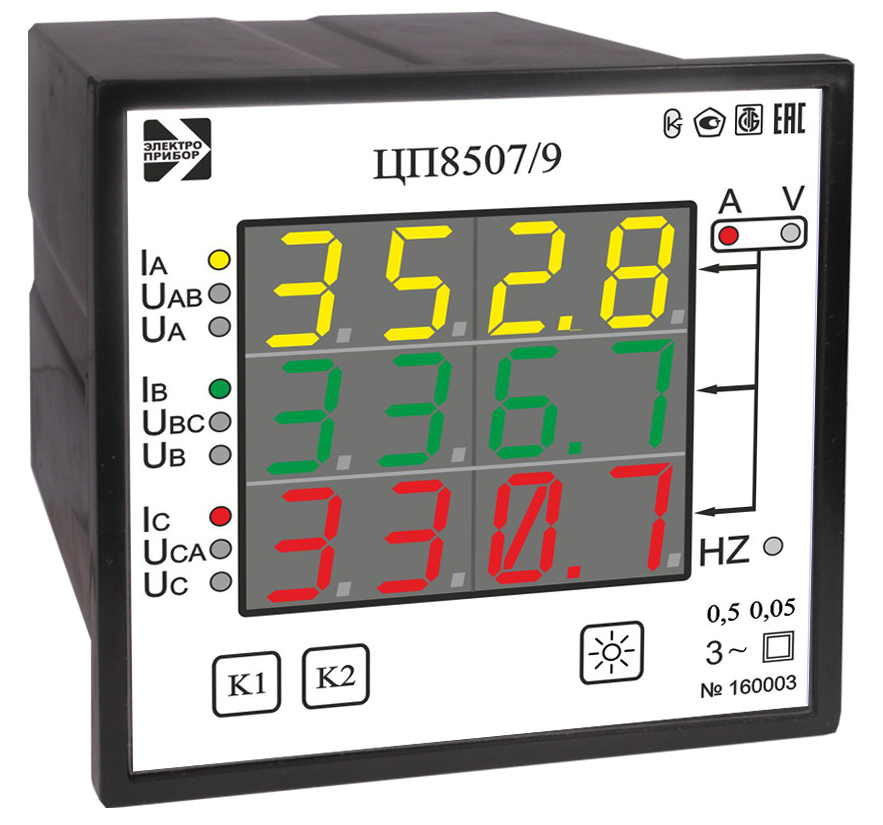

Модификации ЦП8507/9, ЦП8507/10 предназначены для измерения электрических параметров трёхфазных сетей, одновременного отображения на своем цифровом табло 3-х из 10-ти электрических параметров (фазные токи, фазные и линейные напряжения, частота; имеется возможность циклического листания 10-ти параметров на трех строках цифрового табло, цвет свечения каждой строки из ряда красный, жёлтый, зелёный), преобразования измеренных значений с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения в цифровой код для передачи информации по интерфейсу RS-485 ( всего 31 параметр). Выходные аналоговые сигналы отсутствуют. Предлагаются к применению в распределительных устройствах низкого напряжения, где дают значительное снижение расходов на монтаж, обслуживание и себестоимость оборудования (см. пример ниже).

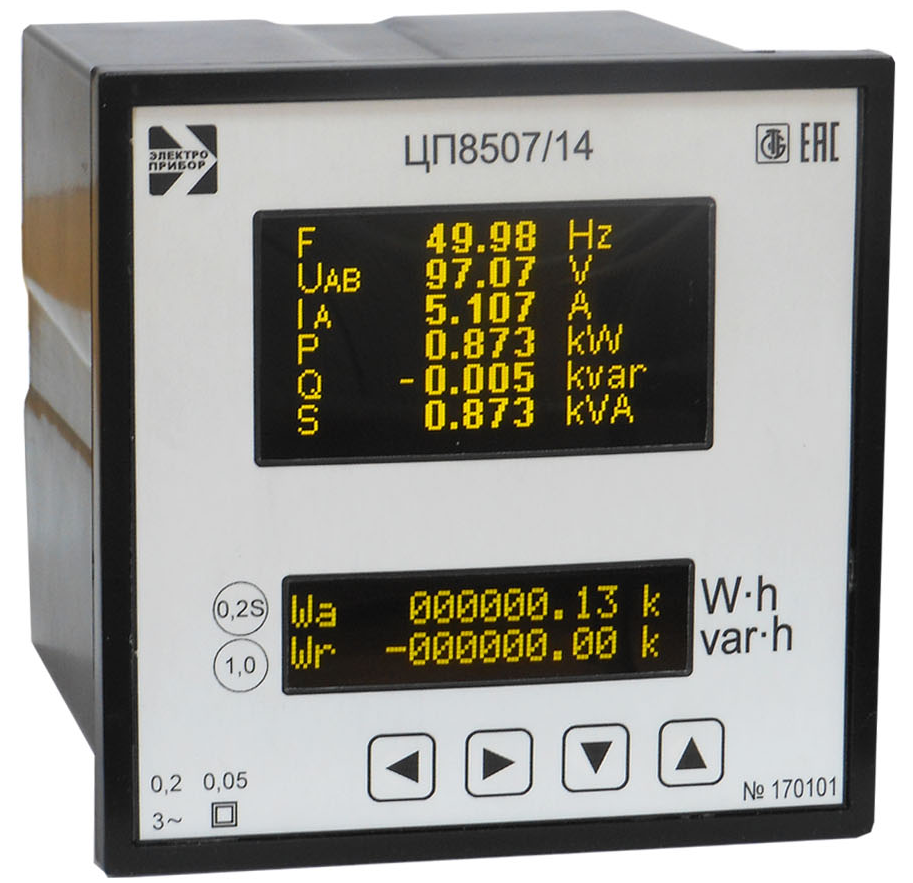

Модификации ЦП8507/11 — ЦП8507/14 предназначены для измерения и регистрации активной и реактивной электрической энергии в прямом и обратном направлениях (10 параметров), показателей качества электрической энергии по ГОСТ 32144-2013 , измерения электрических параметров трёхфазных сетей и преобразования измеренных значений с учетом коэффициентов трансформации внешних трансформаторов тока и напряжения в цифровой код для отображения на верхнем цифровом табло (одновременно по три или шесть измеряемых параметра из 31-ого в любом сочетании и возможностью листания всех параметров на этом цифровом табло), преобразования любых трех параметров (кроме энергиив три унифицированные выходные аналоговые сигналыпередачи всей информации по 2-м гальванически развязанным интерфейсам RS-485_1 и RS-485_2 с метками времениимеют два импульсных выхода. На нижнем цифровом табло производится отображение активной энергии суммарной по всем фазам, активной энергии в прямом и в обратном направлениях, а также реактивной энергии суммарной, реактивной энергии в прямом и обратном направлении и по 4-м квадрантам, ведётся журнал событий. Модификации ЦП8507/11-ЦП8507/14 соответствуют требованиям, предъявляемым к цифровым подстанциям, могут поставляться с приемкой поверителя органа Госстандарта для использования в сфере законодательной метрологии или с приемкой поверителя аккредитованной поверочной лаборатории для технического учета.

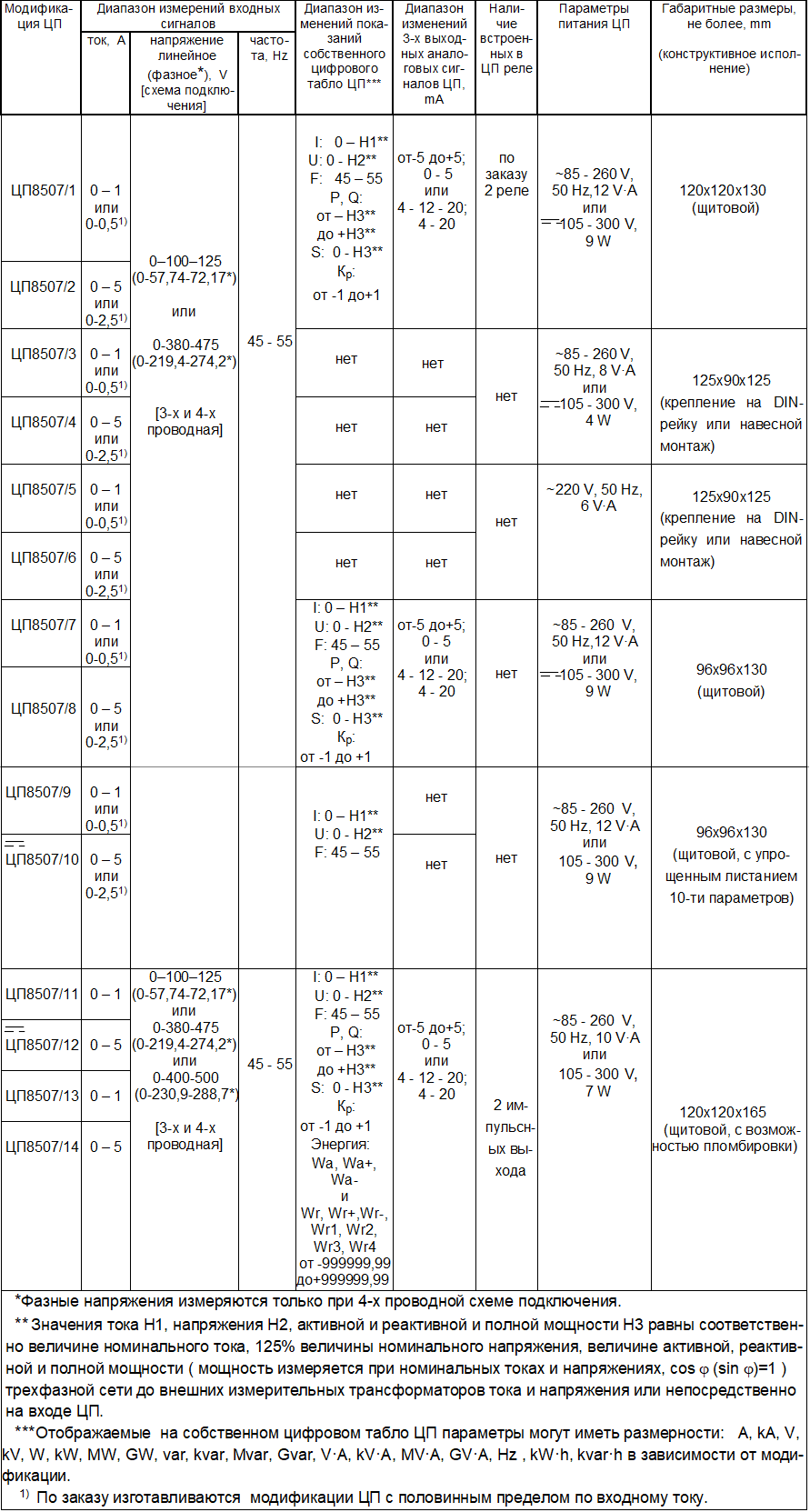

Таблица 1 - Модификации ЦП8507

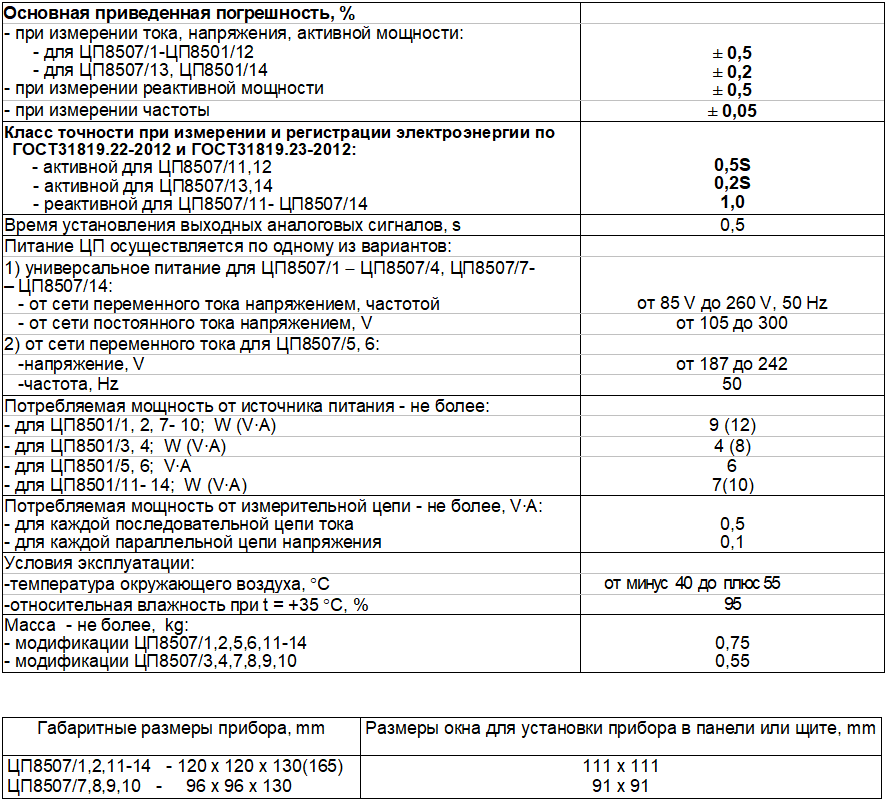

Таблица 2 - Основные данные

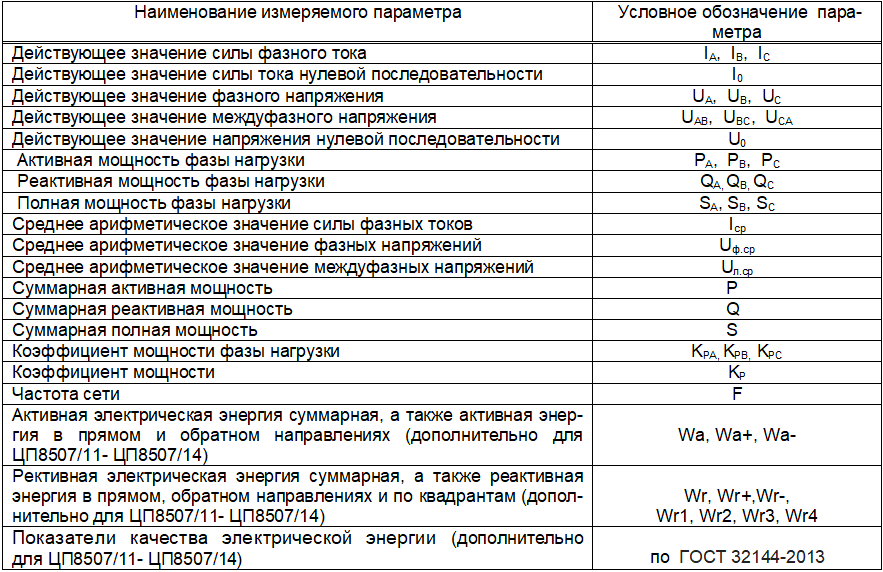

Таблица 3 – Измеряемые параметры

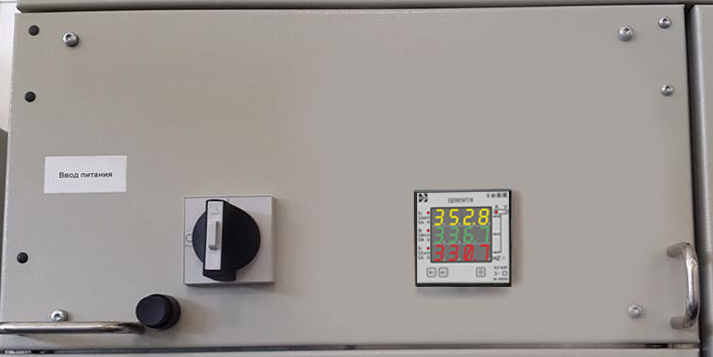

Пример использования ЦП8507/9, ЦП8507/10 с комбинированной индикацией в рас- пределительных устройствах низкого напряжения (далее - РУНН).

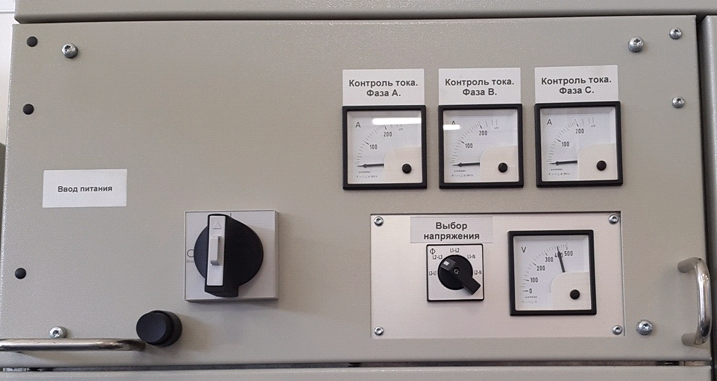

  Для контроля токов и напряжений в РУНН 0,4 кВ часто используются три стрелочных амперметра и один стрелочный вольтметр с кулачковым переключателем, все приборы класса точности 2,5% (см. рисунок слева). Эти четыре прибора и переключатель можно заменить одним преобразователем измерительным цифровым ЦП8507/9 или ЦП8507/10 (результат замены см. рисунок справа).


 ИМЕЕТСЯ  ПРЕДЛАГАЕТСЯ

 Устанваливаются на панели:
1– амперметры – 3 шт.
2– вольтметры – от 1 до 3 шт.
3– переключатель – 1 шт.
устанавливаются внутри панели (шкафа):
4–  измерительные трансформаторы – 6 шт.
5– измерительные преобразователи – 2 шт.
6– измерительные преобразователи
напряжения переменного тока – от 1 до 3 шт.
7– измерительный преобразователь
активной и реактивной мощности – 1 шт.
8– измерительный преобразователь
частоты (при необоходимости) – 1 шт.



 Устанавливаются на панели:
1– многофункциональный измерительный пре- образователь ЦП8507/9
или ЦП8507/10 – 1 шт.
Устанавливаются внутри панели (шкафа):
2– измерительные трансформаторы тока – 3 шт.

В результате замены получаем следующие преимущества:

– увеличение точности измерений (класс точности цифрового прибора 0,5 % вместо 2,5% для стрелочных приборов), что соответствует нынешней технической политике;

– возможность передавать результаты измерений (31 параметр трехфазной сети) по интерфейсу RS-485 в системы сбора данных;

– значительная экономия места на щите, сокращение расходов на монтаж оборудования, прокладку соединительных линий между приборами (вместо четырех приборов и переключателя устанавливается только один ЦП8507);

– удобство считывания информации с цифрового табло ЦП8507(каждый параметр на цифровом табло подтверждается светящимися светодиодами его условного обозначения и единицы измерения, для отображения параметров каждой фазы выбирается свой цвет- желтый, зеленый или красный, листание параметров осуществляется кнопками на передней панели прибора);

– стоимость четырех стрелочных приборов, их линий связи и коммутации сопоставима со стоимостью одного измерительного преобразователя ЦП8507/9 или ЦП8507/10.
