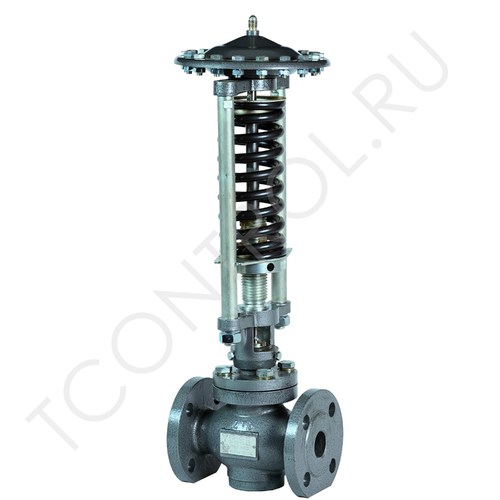

Регулятор расхода и давления прямого действия РР и РД
Регулятор расхода и давления прямого действия РР и РД
Артикул: 20058162
Прочитать комментарии
Регуляторы расхода и давления РР и РД предназначены для регулирования давления, расхода (перепада давлений) рабочих сред группы 2 по ТР ТС 032/2013.
Регуляторы расхода РР и давления РД пригодны для эксплуатации в условиях У по ГОСТ 15150-69 при соблюдении условий, установленных ГОСТ Р 52931-2008 для группы В4.
Типовое применение: поддержание заданного давления или перепада давления в системах отопления и горячего водоснабжения жилых, административных и производственных зданий, поддержание давления пара в пастеризационно-охладительных установках, стабилизация давления воды в системах холодного водоснабжения и т.д.
Регуляторы расхода РР и давления РД пригодны для эксплуатации в условиях У по ГОСТ 15150-69 при соблюдении условий, установленных ГОСТ Р 52931-2008 для группы В4.
Типовое применение: поддержание заданного давления или перепада давления в системах отопления и горячего водоснабжения жилых, административных и производственных зданий, поддержание давления пара в пастеризационно-охладительных установках, стабилизация давления воды в системах холодного водоснабжения и т.д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
• работает без внешнего источника энергии;
• герметичное сильфонное уплотнение, не требующее обслуживания;
• разгруженный по давлению клеточный клапан;
• уплотнение в затворе «металл по металлу»;
• конструкция регулятора исключает возможность деформации штока и перекоса клапана;
• высоконадежная мембрана из EPDM;
• простота настройки и обслуживания;
• восстанавливаемые, одноканальные, однофункциональные ГОСТ 27.003-2016
ВАРИАНТЫ ИСПОЛНЕНИЯ РЕГУЛЯТОРОВ:

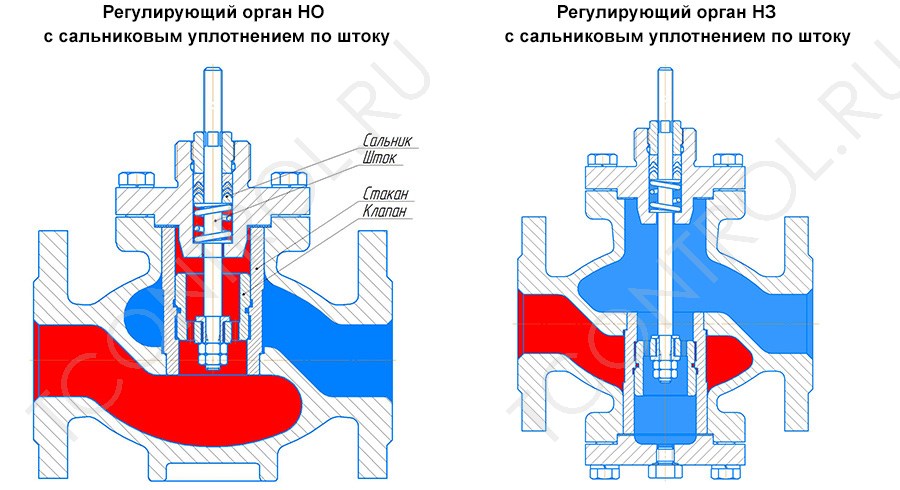

• РД-НО - регулятор давления «после себя» (нормально-открытый);
• РД-НЗ - регулятор давления «до себя» (нормально-закрытый);
• РР-НО - регулятор перепада давления.
Регуляторы давления изготавливаются по выбору заказчика как с сальниковым, так и с сильфонным уплотнением по штоку (СТ12-45 и СТ14-65).
Регулятор устанавливается как на горизонтальном, так и на вертикальном участках трубопровода в месте, доступном для осмотра, настройки и ремонта. Направление стрелки на корпусе регулятора должно совпадать с направлением потока среды в трубопроводе.
При установке на среду пар необходимо устанавливать водяной затвор (ВЗ-1 или ВЗ), во избежание выхода из строя мембраны регулятора.
Водяной затвор должен быть установлен выше мембранного узла регулятора.
Перед регулятором необходимо устанавливать сетчатый фильтр.
Регуляторы выпускаются по СНИЦ.423 117.013 ТУ.
Диаметр условного прохода DN, мм | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |||||||||||||
Условная пропускная способность Kv, м³/ч | 2,5 | 8* | 4 | 12* | 6 | 20* | 10 | 32* | 16 | 32* | 50* | 25 | 32* | 50* | 80* 100 | 40 | 50* | 80* | 125* | 60 | 100 | 250 |
4 | 10 | 6 | 14* | 8* | 25 | 12* | 40 | 20* | 40 | 60 | 40 | 60 | 60 | 100 | 80* | 125* | ||||||
6 | 8* | 16 | 10 | 14* | 25 | 100 | 160 | |||||||||||||||
10 | 12* | 16 | 125* | 200* | ||||||||||||||||||
14* | 20* | 160 | ||||||||||||||||||||
16 | 25 | |||||||||||||||||||||
Номинальный ход клапана, мм, не более | 5±0,5 | 7±0,5 | 5±0,5 | 7±0,5 | 5±0,5 | 12±0,5 | 5±0,5 | 10±0,5 | 5±0,5 | 6±0,5 |
