Фото Наименование   Описание Наличие  Цена
# 000020058163 Регулятор давления и регулятор перепада давления РДС-НО, ...

Регуляторы давления РДС-НО(НЗ) и регуляторы перепада давления РПДС, работающие без постороннего источника энергии, предназначены для автоматического поддержания заданного давления или перепада давления жидких сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931-2008 для группы В4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25. Выпускаются по СНИЦ.423117.034ТУ. Присоединительные размеры фланцев по ГОСТ 33259-2015. Регулирующий орган регулятора имеет встроенный «пилот», что позволило обеспечить взаимозаменяемость измерительных узлов для всех Ду. Варианты исполнения регуляторов давления: РДС-НО – регулирование давления «после себя»,РДС-НЗ – регулирование давления «до себя». Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на сильфонном узле. Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.
Имеется Декларация соответствия техническому регламенту таможенного союза.


# 000020058164 Регулятор давления КР-1Д Регуляторы предназначены для регулирования давления жидких и газообразных сред, неагрессивных к материалам деталей регулятора.
Регуляторы давления состоят из клапана регулирующего КР-1 с электроприводом, микропроцессорного блока ТРМ-12 и датчика давления.
Регуляторы обеспечивают регулирование вышеуказанных параметров по ПИД закону без контроля положения клапана.
Также по специальному заказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода, ответными приварными стальными фланцами, корпусные детали КР-1 возможно изготовить из стали 20, 12Х18Н10Т, СЧ-20 и ВЧ-40.

Пример обозначения при заказе: регулятор давления электронный КР-1Д с электронным блоком настенного исполнения, с регулирующим органом Ду 40, с длиной дистанционной связи между датчиком и электронным блоком 10 метров, с длиной дистанционной связи между приводом и электронным блоком 20 метров – КР-1Д-Н-40-10-20
# 20058162 Регулятор расхода и давления прямого действия РР и РД Регуляторы расхода и давления РР и РД предназначены для регулирования давления, расхода (перепада давлений) рабочих сред группы 2 по ТР ТС 032/2013.
Регуляторы расхода РР и давления РД пригодны для эксплуатации в условиях У по ГОСТ 15150-69 при соблюдении условий, установленных ГОСТ Р 52931-2008 для группы В4.
Типовое применение: поддержание заданного давления или перепада давления в системах отопления и горячего водоснабжения жилых, административных и производственных зданий, поддержание давления пара в пастеризационно-охладительных установках, стабилизация давления воды в системах холодного водоснабжения и т.д.
# 000020058165 Регулятор расхода тепловой энергии РРТЭ Регуляторы предназначены для:
• автоматического поддержания требуемой температуры горячей воды в контуре горячего водоснабжения здания;
• автоматического поддержания температуры теплоносителя в контуре отопления здания, необходимой и достаточной для ощущения комфорта в отапливаемых помещениях.
Применение регуляторов РРТЭ обеспечивает создание комфортных условий в отапливаемых помещениях и позволяет экономить в среднем по году до 25% расходов на оплату тепловой энергии.

Регуляторы РРТЭ состоят из клапанов регулирующих КР-1, микропроцессорного контроллера Термодат-35С5 и датчиков температуры.
# 20058161 Регуляторы давления и перепада давления прямого действия ... Регуляторы давления РДПД-НО(НЗ) и регуляторы перепада давления РПДПД, работающие без постороннего источника энергии, предназначены для автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931 для группы В4. Корпусы регуляторов, по выбору, из серого чугуна (СЧ 20) – основное исполнение, стального литья (сталь 20Л), коррозионостойкого литья (сталь 12Х18Н10Т) и высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25. Выпускаются по СНИЦ.423 117.050 ТУ. Присоединительные размеры фланцев по ГОСТ 33259-2015 тип 21 исполнение В.
Регуляторы давления РДПД и перепада давления РПДПД пригодны для эксплуатации в условиях У по ГОСТ 15150-69 при соблюдении условий, установленных ГОСТ Р 52931-2008 для группы В4.
Варианты исполнения регуляторов давления: РДПД-НО (нормально-открытый) – регулирование давления «после себя», РДПД-НЗ (нормально-закрытый) – регулирование давления «до себя».
Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на сильфоне измерительного механизма.
Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой. Перед регулятором рекомендуется ставить фильтр сетчатый соответствующего диаметра.
Также по спец. заказу прибор может комплектоваться ответными стальными приварными фланцами.
Имеется Декларация соответствия техническому регламенту таможенного союза.


Диаметр условного прохода, DN, мм Пределы регулирования, МПа Условная пропускная способность,Кv, м3/ч,±10 % Номиналь-ный ход клапана, мм Масса,
кг,
не более
15 0,025-0,63
0,4-1,0
1 3,5+0,5 7
1,6
2,5
20 1,6 8,5
2,5
4
25 6,3 9,5

Пример записи при заказе регулятора давления с нормально открытым регулирующим клапаном, диаметром условного проход 15 мм, с пределами настройки (0,4 – 1,0) МПа: « Регулятор давления прямого действия РДПД-НО-15 (0,4 – 1,0) МПа – СНИЦ.423 117.050 ТУ».
То же для регулятора перепада давления, диметром условного прохода 25 мм, пределами настройки (0,025-0,63) МПа: « Регулятор перепада давления прямого действия РПДПД-25 (0,025 – 0,63) МПа СНИЦ.423 117.050 ТУ».
Примечание. При выборе нестандартного исполнения по пропускной способности необходимо указать её значение после обозначения ТУ в примере заказа. Например, РПДПД-25 (0,025 - 0,63) МПа СНИЦ.423 117.050 ТУ-2,5

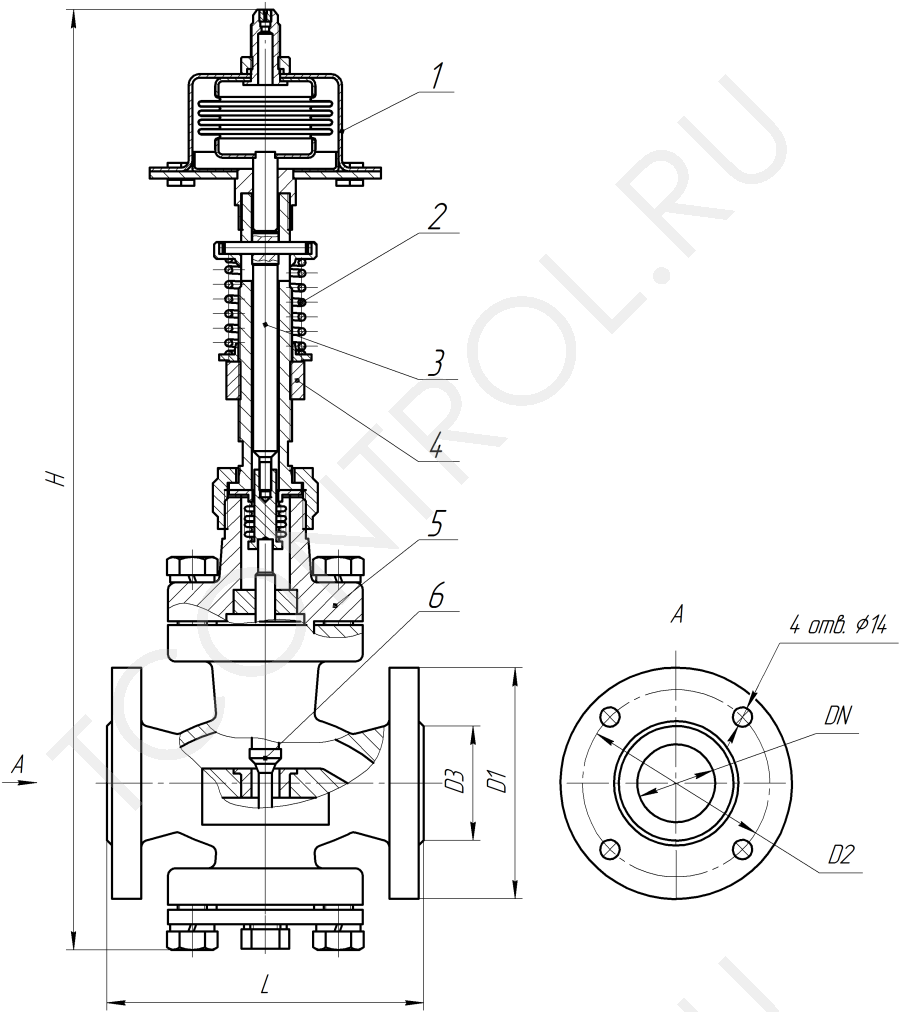

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ


1. Измерительный механизм
2. Пружина настройки
3. Шток клапана
4. Гайка настройки
5. Крышка
6. Клапан


Размеры в мм

Наименование DN H D1 D2 D3 L
РДПД-НО-15, 15 390 95 65 47 130
РДПД-НЗ-15,
РПДПД-15
РДПД-НО-20, 20 384 105 75 58 150
РДПД-НЗ-20,
РПДПД-20
РДПД-НО-25, 25 408 115 85 68 160
РПДПД-25
