Регулятор расхода тепловой энергии РРТЭ
Регулятор расхода тепловой энергии РРТЭ
Артикул: 000020058165
Прочитать комментарии
Регуляторы предназначены для:
• автоматического поддержания требуемой температуры горячей воды в контуре горячего водоснабжения здания;
• автоматического поддержания температуры теплоносителя в контуре отопления здания, необходимой и достаточной для ощущения комфорта в отапливаемых помещениях.
Применение регуляторов РРТЭ обеспечивает создание комфортных условий в отапливаемых помещениях и позволяет экономить в среднем по году до 25% расходов на оплату тепловой энергии.

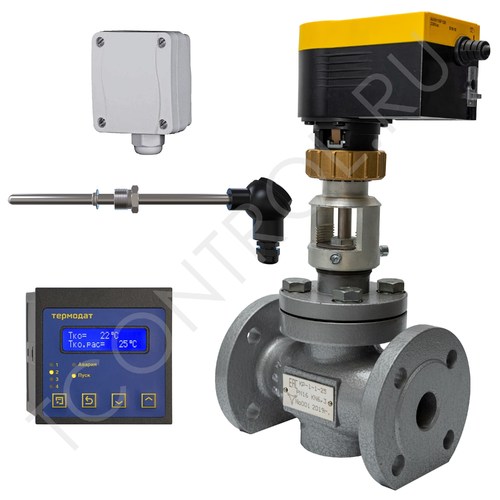

Регуляторы РРТЭ состоят из клапанов регулирующих КР-1, микропроцессорного контроллера Термодат-35С5 и датчиков температуры.
• автоматического поддержания требуемой температуры горячей воды в контуре горячего водоснабжения здания;
• автоматического поддержания температуры теплоносителя в контуре отопления здания, необходимой и достаточной для ощущения комфорта в отапливаемых помещениях.
Применение регуляторов РРТЭ обеспечивает создание комфортных условий в отапливаемых помещениях и позволяет экономить в среднем по году до 25% расходов на оплату тепловой энергии.
Регуляторы РРТЭ состоят из клапанов регулирующих КР-1, микропроцессорного контроллера Термодат-35С5 и датчиков температуры.
Наименование параметра | Значение |
Количество входов (подключаемых датчиков температуры) | 5 |
Назначение входов | Вход 1 –датчик температуры контура отопления |
Вход 2-5 (назначаются оператором) – температура наружного воздуха; температура контура ГВС; температура обратки; температура теплоносителя, подаваемого с источника тепла; температура воздуха в помещении; аварийный датчик. | |
Пределы измерения (в зависимости от типа датчика), °С | от -200 до +500 |
Класс точности | 0,25 |
Время измерения по всем входам, не более, сек | 2,5 |
Типы подключаемых датчиков | Pt (α=0,00385°С-1), М (α=0,00428°С-1), |
Ni (α=0,00617°С-1), Cu (W100=1,4260), | |
П (α=0,00391°С-1) | |
Сопротивление при 0°С: 50 Ом, 100 Ом или любое в диапазоне 10...150 Ом | |
Количество выходов | 5 реле |
Максимальный коммутируемый ток | 7 А, ~220 В (на активной нагрузке) |
Тип индикатора | 4-х разрядный светодиодный |
Режим работы аварийной сигнализации | Снижение температуры ниже заданного значения |
Тип дисплея | Жидкокристаллический двухстрочный алфавитно-цифровой экран с подсветкой |
Тип интерфейса | RS485 или RS232 |
Протокол | Modbus ASCII, Modbus RTU |
Объем архивной памяти | 2 МБ |
Скорость обмена | 9600...115200 бит/сек |
Просмотр архива | на ПК или на дисплее прибора |
Контроль обрыва и короткого замыкания термосопротивления | |
Сервисные функции | Ограничение уровня доступа к параметрам настройки |
Цифровая фильтрация сигнала | |
Номинальное напряжение питания | ~220 В, 50 Гц |
Потребляемая мощность, не более | 10 Вт |
Тип корпуса | Металлический, для щитового монтажа |
Габаритные размеры, мм | 96х96х95 |
РЕГУЛЯТОР РРТЭ ПОЗВОЛЯЕТ:
• отображать текущие значения, параметры, сигналы о неполадке, рабочие режимы;
• задавать недельную программу отопления с тремя периодами переключения в день;
• автоматически переключать режимы «зима/лето»;
• задавать отдельные программы для праздничных дней (до 30 периодов в год);
• измерять и регистрировать температуру в отапливаемом помещении;
• предотвращать снижение температуры обратного теплоносителя ниже требуемой;
• использовать любые промышленные датчики температуры.
• отображать текущие значения, параметры, сигналы о неполадке, рабочие режимы;
• задавать недельную программу отопления с тремя периодами переключения в день;
• автоматически переключать режимы «зима/лето»;
• задавать отдельные программы для праздничных дней (до 30 периодов в год);
• измерять и регистрировать температуру в отапливаемом помещении;
• предотвращать снижение температуры обратного теплоносителя ниже требуемой;
• использовать любые промышленные датчики температуры.
Тип датчика | Назначение | Обозначение при заказе |
Датчик температуры теплоносителя | Датчик температуры в контуре отопления | Т |
Датчик температуры в контуре ГВС | ||
Датчик температуры теплоносителя, поступающего от источника тепла | ||
Датчик температуры обратки | ||
Аварийный датчик | ||
Датчик температуры воздуха | Датчик температуры наружного воздуха | В |
ТИПОВАЯ СХЕМА ПРИМЕНЕНИЯ ОБОРУДОВАНИЯ 1
Зависимое присоединение системы отопления с закрытой системой горячего водоснабжения 1 - регулятор перепада давления РДПДП; 2 - регулятор температуры РТ-ДО; 3 - клапан регулирующий КР-1; 4 - контроллер Термодат-35С5 (РРТЭ).

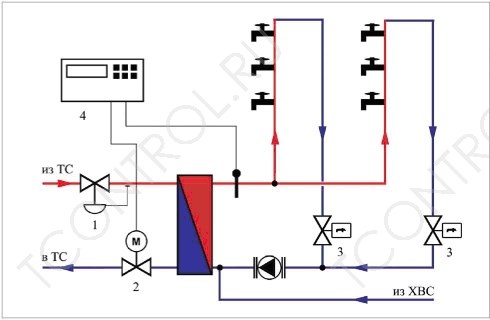

ТИПОВАЯ СХЕМА ПРИМЕНЕНИЯ ОБОРУДОВАНИЯ 2
Закрытая система горячего водоснабжения 1 - регулятор давления «после себя» РД-НО; 2 - клапан регулирующий КР-1; 3 - регулятор температуры РТЦГВ; 4 - контроллер Термодат-35С5 (РРТЭ).
