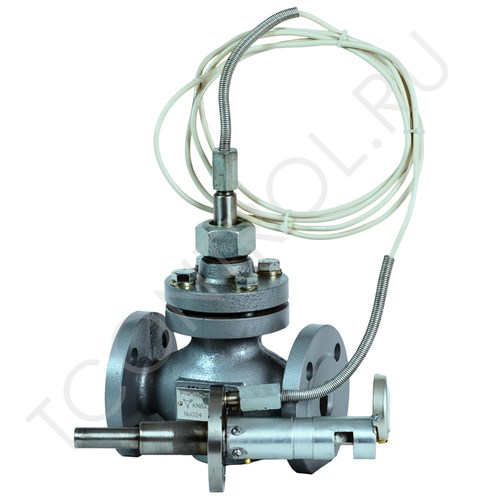

Регулятор температуры дистанционный РТС-ДО(ДЗ)
Регулятор температуры дистанционный РТС-ДО(ДЗ)
Артикул: 000020058154
Прочитать комментарии
Регуляторы температуры типа РТС-ДО(ДЗ) предназначены для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931-2008 для группы С4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25. Выпускаются по СНИЦ.423117.031ТУ. Присоединительные размеры фланцев по ГОСТ 33259-2015.
Регулирующий орган регулятора имеет встроенный «пилот», что позволило обеспечить взаимозаменяемость термосистем для всех Ду.
Варианты исполнения регуляторов температуры: РТС-ДО- с двухходовым нормально открытым регулирующим органом (клапан закрывается при повышении температуры); РТС-ДЗ- с двухходовым нормально закрытым регулирующим органом (клапан открывается при повышении температуры).
Регуляторы предназначаются для нагревательных и охладительных систем индустриальных, коммунальных и бытовых установок, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.
Регулирующий орган регулятора имеет встроенный «пилот», что позволило обеспечить взаимозаменяемость термосистем для всех Ду.
Варианты исполнения регуляторов температуры: РТС-ДО- с двухходовым нормально открытым регулирующим органом (клапан закрывается при повышении температуры); РТС-ДЗ- с двухходовым нормально закрытым регулирующим органом (клапан открывается при повышении температуры).
Регуляторы предназначаются для нагревательных и охладительных систем индустриальных, коммунальных и бытовых установок, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.
Галерея
Таблица 1
| Диаметры условного прохода, DN мм | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| Пределы настройки регулируемой температуры, °С | 0-100; 100-200 | |||||||
| Условная пропускная способность, Кv, м³/ч | 10 | 12,5 | 25 | 40 | 60 | 100 | 160 | 250 |
| Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч | 5,0 | 6,3 | 12,5 | 20 | 30 | 50 | 80 | 125 |
| Длина дистанционной связи, м | 1,6; 2,5; 4,0; 6,0; 10,0 | |||||||
| Условное давление PN, МПа | 1,6 | 1 | ||||||
| Допустимый перепад на регулирующем органе ∆Р, МПа (кгс/см2) не более | 0,6 (6) | 0,4 (4) | ||||||
| Минимальный перепад давления на клапане PN, МПа | 0,1 | |||||||
| Зона пропорциональности, °C, не более | 10 | |||||||
| Зона нечувствительности, °C, не более | 1 | |||||||
| Постоянная времени, с, не более | 60 | |||||||
| Допустимая протечка в % от Кv, не более | 0,5 | |||||||
| Температура регулирующей среды, °С | от 0 до + 225 | |||||||
| Допустимая температурная перегрузка, в течение не более 20 мин. | 100°С выше предела настройки | |||||||
ВНИМАНИЕ! Запрещается устанавливать регулятор в системах, где минимальная пропускная способность ниже указанной в таблице 1.
Перед регулятором рекомендуется устанавливать фильтр сетчатый.
По желанию заказчика регулятор может быть укомплектован комплектом монтажных частей.
Имеется Декларация соответствия техническому регламенту таможенного союза.
Перед регулятором рекомендуется устанавливать фильтр сетчатый.
По желанию заказчика регулятор может быть укомплектован комплектом монтажных частей.
Имеется Декларация соответствия техническому регламенту таможенного союза.
СХЕМА ВКЛЮЧЕНИЯ РЕГУЛЯТОРА РТC - ДО
ФС – фильтр сетчатый;
К31, К32 – клапаны запорные;
РТС-ДО – регулятор температуры.

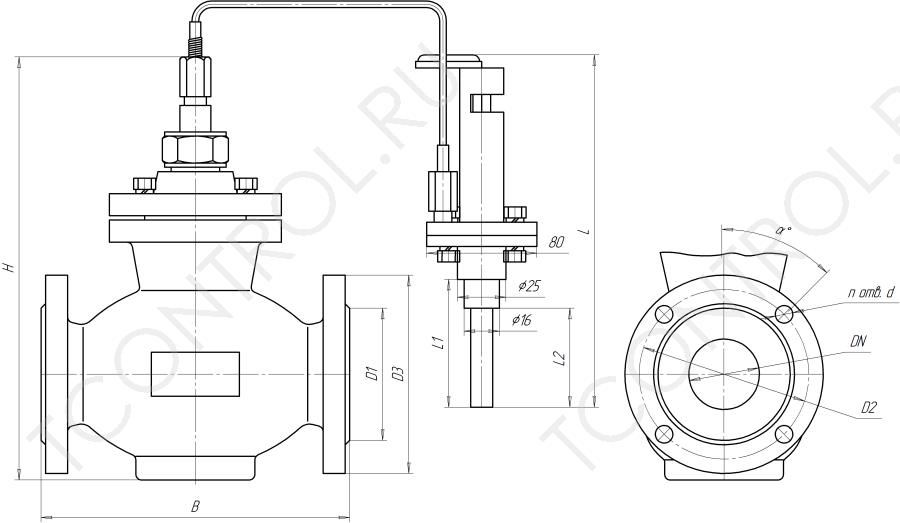

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ РТС-ДО(ДЗ)
| Обозначение | DN, | D1, мм | D2, мм | D3, мм | d, мм | n отв. | B, мм | H, мм | h, мм | Пределы настройки | Масса, не более, кг. | |||||
| мм | 0 – 100°С | 100 – 200°С | ||||||||||||||
| L | L1 | L2 | L | L1 | L2 | |||||||||||
| РТС-ДО(ДЗ)-32 | 32 | 78 | 100 | 135 | 18 | 4 | 180 | 270 | 208 | 242 | 81 | 59 | 232 | 71 | 49 | 12 |
| РТС-ДО(ДЗ)-40 | 40 | 88 | 110 | 145 | 200 | 14 | ||||||||||
| РТС-ДО(ДЗ)-50 | 50 | 102 | 125 | 160 | 230 | 323 | 261 | 19 | ||||||||
| РТС-ДО(ДЗ)-65 | 65 | 122 | 145 | 180 | 290 | 331 | 269 | 30 | ||||||||
| РТС-ДО(ДЗ)-80 | 80 | 133 | 160 | 195 | 8 | 310 | 336 | 274 | 37 | |||||||
| РТС-ДО(ДЗ)-100 | 100 | |||||||||||||||
