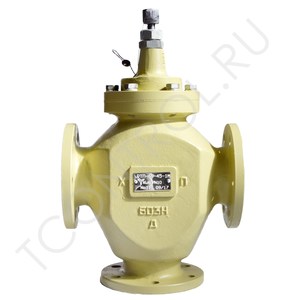

Регулятор температуры РТП-M
Регулятор температуры РТП-M
Артикул: 000020058156
Прочитать комментарии
Регулятор прямого действия недистанционный РТП предназначен для систем автоматического регулирования температуры охлаждающей жидкости, смазочного масла двигателей внутреннего сгорания.
Область применения терморегуляторов – стационарные, судовые, тепловозные и промышленные дизели, газовые двигатели, газомотокомпрессоры.
Термочувствительным элементом в регуляторе являются датчики температуры с твёрдым наполнителем типа ТДМ. Материал корпуса БрО3Ц7С5Н1.
По заказу регуляторы РТП-65-1М могут изготавливаться с корпусными деталями из алюминия.
Присоединительные размеры фланцев по ГОСТ 1536-76.
Пример записи при заказе терморегулятора РТП-65-1М с значением фиксированной настройки 75°С, с корпусом из бронзы: «Терморегулятор РТП-65-75-1М с корпусом из бронзы ТУ 25-02.092101-78».
Пример записи обозначения датчика исполнения 7 с температурой фиксированной настройки 65°С при его заказе: «Датчик температуры ТД7М-65 ТУ 25-7617.0001-91».
Имеется Декларация соответствия техническому регламенту таможенного союза.
Область применения терморегуляторов – стационарные, судовые, тепловозные и промышленные дизели, газовые двигатели, газомотокомпрессоры.
Термочувствительным элементом в регуляторе являются датчики температуры с твёрдым наполнителем типа ТДМ. Материал корпуса БрО3Ц7С5Н1.
По заказу регуляторы РТП-65-1М могут изготавливаться с корпусными деталями из алюминия.
Присоединительные размеры фланцев по ГОСТ 1536-76.
Пример записи при заказе терморегулятора РТП-65-1М с значением фиксированной настройки 75°С, с корпусом из бронзы: «Терморегулятор РТП-65-75-1М с корпусом из бронзы ТУ 25-02.092101-78».
Пример записи обозначения датчика исполнения 7 с температурой фиксированной настройки 65°С при его заказе: «Датчик температуры ТД7М-65 ТУ 25-7617.0001-91».
Имеется Декларация соответствия техническому регламенту таможенного союза.
| Условное давление регулируемой среды PN, МПа | 1 |
| Зона пропорциональности, °C, не более | 10 |
| Зона нечувствительности, °C, не более | 3 |
| Значения фиксированной настройки, °C | 45;50;55;60;65;70;75;80;85;90;95 |
| Постоянная времени, с, не более | 100 |
| Диаметр условного прохода DN, мм | 65;80;100;125;150 |
| Условная пропускная способность КN, м³/ч, соответственно | 60;100;100;160;250 |
| Масса, кг, не более, соответственно | 33;42;50;75;100 |
| Обозначение ТУ | Обозначение | Код ОКП для исполнений | Тип термодатчика | Кол. в приборе | ||
| Обыкновенное | Экспортное | Тропическое | ||||
| ТУ25.02.092101-78 | РТП-65-1М | 4 218 810 732 | 4 218 811 412 | 4 218 811 512 | ТД7М | 2 |
| ТУ25.02.092168-80 | РТП-80- М | 4 218 810 745 | 4 218 811 425 | 4 218 811 525 | ||
| РТП-100- М | 4 218 810 756 | 4 218 811 436 | 4 218 811 536 | ТД8М | 2 | |
| РТП-125-М | 4 218 810 767 | 4 218 811 447 | 4 218 811 547 | |||
| РТП-150-М | 4 218 810 778 | 4 218 811 458 | 4 218 811 558 | |||
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Обозначение | Размеры, мм | ||||||||
| Dу | D1 | D2 | H | L | C | d | K | n отв. | |
| РТП-65-1М | 65 | 155 | 123 | 412 | 250 | 157 | 15 | 155 | 6 |
| РТП-80-М | 80 | 170 | 138 | 465 | 300 | 172 | 15 | 185 | 8 |
| РТП-100-М | 100 | 190 | 158 | 490 | 310 | 202 | 15 | 216 | 8 |
| РТП-125-М | 125 | 215 | 183 | 540 | 360 | 240 | 15 | 266 | 10 |
| РТП-150-М | 150 | 240 | 208 | 600 | 430 | 280 | 15 | 297 | 12 |
Габаритные и присоединительные размеры терморегулятора РТП-65-1М с корпусными деталями из алюминия
