Каталог /  Приборы контроля и регулирования техпроцессов  /  Контрольно-измерительные приборы  /  Термометр газовый, показывающий, электроконтактный ТГП-100Эк-М

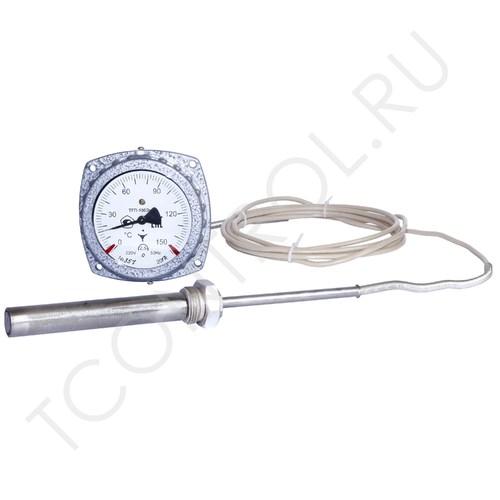

Термометр газовый, показывающий, электроконтактный ТГП-100Эк-М

Артикул: 000020058172

Предназначен для измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок.

По устойчивости к механическим воздействиям являются виброустойчивыми.
По устойчивости к климатическим воздействиям соответствуют исполнению В категории размещения 4 по ГОСТ 15150, но для работы при температуре от –30 до +60 оС.
Имеется Декларация соответствия техническому регламенту таможенного союза, лицензия на выпуск и ремонт.

Межповерочный интервал – 1 год.

Галерея

Обозначение термометров Пределы измерений, °С Заполнитель термосистемы Класс точности Диаметр термобаллона, мм Длина соединительного капилляра, L м Длина погружения термобаллона мм Вид защитной Масса, не более, кг
оболочки капилляра
ТГП-100Эк-М -25…+75   2,5 20   250, 315, 400, 630   2,5
0…100   0,6; 1,0; медная-А
0…150 Инертный газ 1,6; 2,5; 4,0; полиэти-леновая-Б
0…200   6; 10; 16; 25
0…300     медная-А

Напряжение внешних коммутируемых цепей переменного тока 220 В частотой 50 Гц. Разрывная мощность контактов сигнализирующего устройства, 30 ВА.
Давление измеряемой среды до1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа. с защитной гильзой до 24.5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).
Средний срок службы, не менее 10 лет.

Примечание. Для термометров с пределом измерений 200-300 оC термобаллоны изготавливаются из нержавеющей стали. Термобаллоны диаметром 12 и 14 мм также изготавливаются из нержавеющей стали.

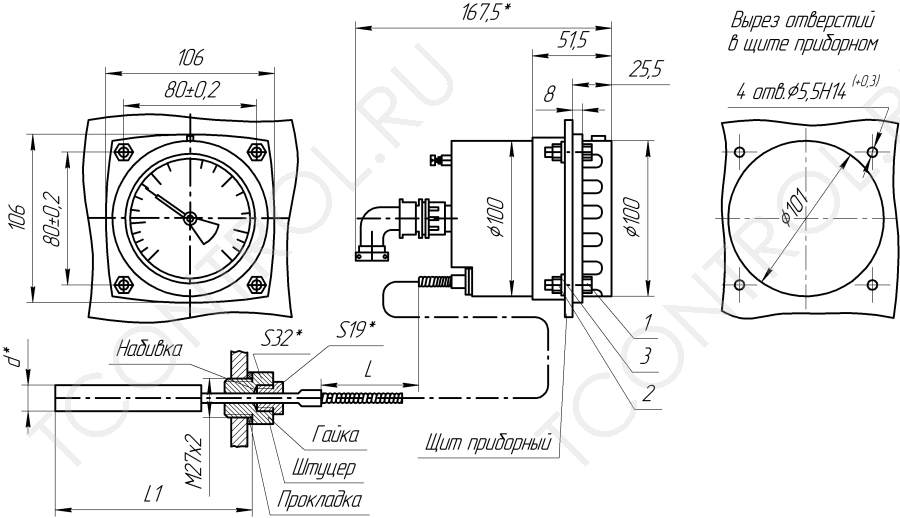

ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ И МОНТАЖНЫЕ РАЗМЕРЫ ТЕРМОМЕТРА ТКП-100ЭК


1 – Болт М5-6g ГОСТ 7805-70; 2 – Гайка М5-6Н ГОСТ 5227-70; 3 – Шайба 5 ГОСТ 11371-78. Болты, гайки, шайбы не поставляются.

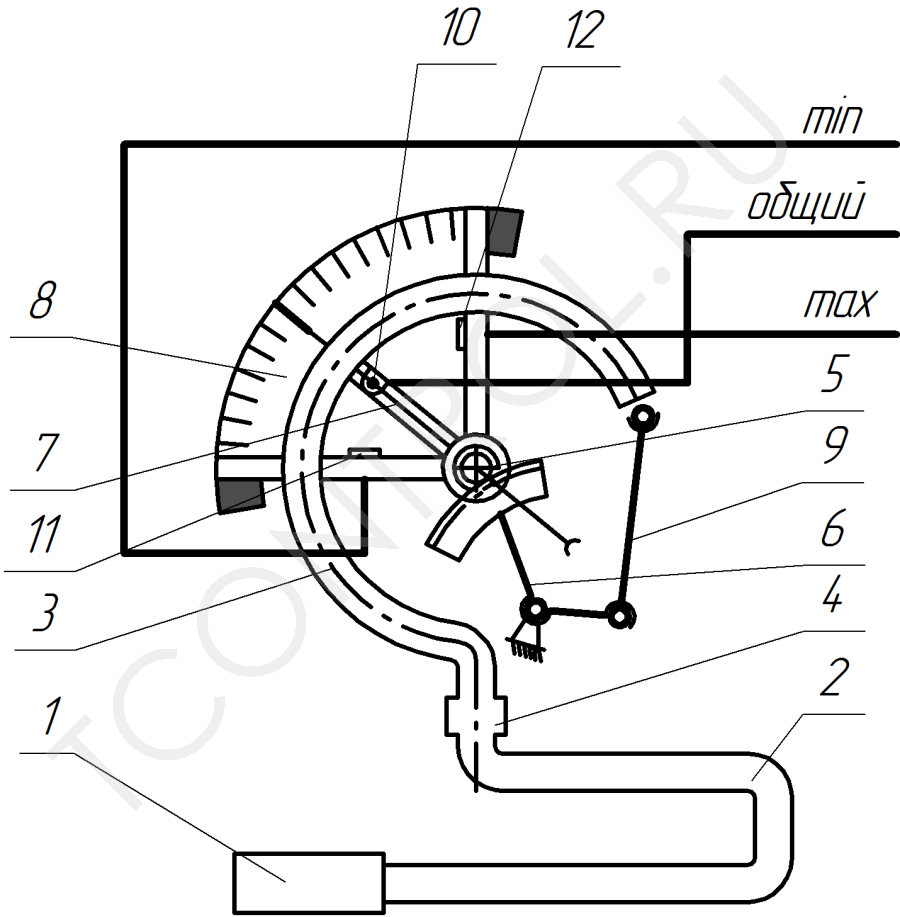

СХЕМА ПРИНЦИПИАЛЬНАЯ ТЕРМОМЕТРА ТКП-100ЭК


1 – термобаллон; 2 – соединительный капилляр; 3 – манометрическая пружина; 4 – держатель; 5 – ось; 6 – сектор; 7 – стрелка; 8 – циферблат; 9- тяга; 10 – ведущий поводок; 11 – контакт «минимум»; 12 – контакт «максимум».

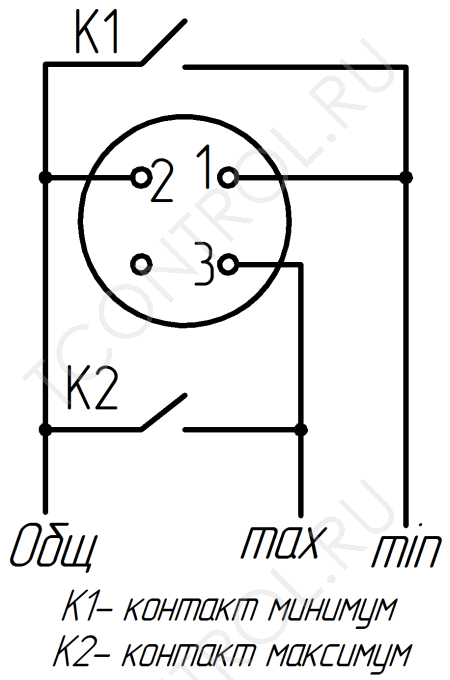

СХЕМА ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ТЕРМОМЕТРА ТКП-100ЭК
